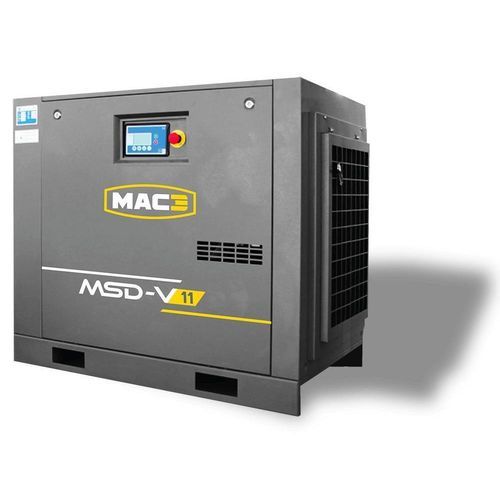

Compressore a vite MSD-V series

d'ariaelettricofisso

Panoramica
La gamma MSD-V di compressori industriali a velocità variabile copre da 5 a 15 kW ed è disponibile in tre configurazioni: su telaio, su serbatoio o come soluzione compatta (compressore + serbatoio + essiccatore). Progettata per applicazioni industriali che richiedono pressione di rete stabile, installazione flessibile e risparmio energetico.

Punti chiave

• Flessibile
  • Diverse configurazioni per soddisfare esigenze di sito specifiche: compressore su telaio, compressore montato su serbatoio, o pacchetto chiavi in mano con essiccatore e filtrazione montati sul serbatoio
• Compatto
• Prestazioni
  • Risparmio energetico fino al 35% con funzionamento a velocità variabile
  • Pressione stabilizzata nella rete
  • Avviamento dolce ed eliminazione delle fasi a vuoto
  • Componenti di produttori noti per funzionamento affidabile e minore manutenzione
• Economico

Dotazione

• Motore elettrico WEG — IP55, isolamento classe F
• AIR-END TAMROTOR o ROTORCOMP
• Controller SMARTRONIC con allarmi e manutenzione preventiva, controllo remoto, funzionamento Master/Slave via collegamento seriale, timer settimanale, protocollo MODBUS
• Componenti Schneider Electric: relè di monitoraggio fasi, interruttore contro cortocircuito integrato
• Accoppiamento: accoppiamento 1:1 a trasmissione diretta — accoppiamento flessibile o protezione a campana
• Ventilatore di raffreddamento: EBM-PAPST
• Inverter: DANFOSS

Configurazioni

• MSD-V SU TELAIO
• MSD-V SU SERBATOIO
• MSD-V COMPATTO (pacchetto chiavi in mano: serbatoio, essiccatore frigorifero, include 2 filtri in linea)

Campi di applicazione

• Artigianato
• Trattamento delle superfici
• Miniere e cave
• Industria automobilistica
• Lavorazione del legno
• Produzione di energia
• Metallurgia
• Grandi industrie

MSD-V SU TELAIO — Tabella prestazioni (portata aria in m3/min)
MODELLO | kW | Hp | INTERVALLO DI PORTATA M3/MIN (7,5 bar / 10 bar / 13 bar) | USCITA ARIA | DIMENSIONI (L x P x H) mm | PESO (kg)
MSD-V 5 | 5,5 kW | 7,5 Hp | 0,38 - 1,03 / 0,37 - 0,83 / 0,36 - 0,64 | 1/2" | 1000 x 650 x 963 | 235
MSD-V 7 | 7,5 kW | 10 Hp | 0,40 - 1,40 / 0,43 - 1,20 / 0,43 - 0,95 | 1/2" | 1000 x 650 x 963 | 260
MSD-V 11 | 11 kW | 15 Hp | 0,59 - 1,98 / 0,55 - 1,67 / 0,66 - 1,33 | 3/4" | 1201 x 730 x 1050 | 305
MSD-V 15 | 15 kW | 20 Hp | 0,76 - 2,25 / 0,72 - 2,15 / 0,90 - 1,80 | 3/4" | 1201 x 730 x 1050 | 345

MSD-V SU SERBATOIO — Prestazioni e opzioni serbatoio
MODELLO | kW | Hp | INTERVALLO DI PORTATA M3/MIN (7,5 bar / 10 bar / 13 bar) | SERBATOIO (L) | USCITA | DIMENSIONI (L x P x H) mm | PESO (kg)
MSD-V. 5 | 5,5 kW | 7,5 Hp | 0,38 - 1,03 / 0,37 - 0,83 / 0,36 - 0,64 | 200 L | 1/2" | 1469 x 650 x 1438 | 316
MSD-V. 7 | 7,5 kW | 10 Hp | 0,40 - 1,40 / 0,43 - 1,20 / 0,43 - 0,95 | 200 L | 1/2" | 1469 x 650 x 1438 | 342
MSD-V. 11 | 11 kW | 15 Hp | 0,59 - 1,98 / 0,55 - 1,67 / 0,66 - 1,33 | 500 L | 3/4" | 1910 x 730 x 1708 | 457
MSD-V. 15 | 15 kW | 20 Hp | 0,76 - 2,65 / 0,72 - 2,15 / 0,90 - 1,80 | 500 L | 3/4" | 1910 x 730 x 1708 | 497

MSD-V COMPATTO
Pacchetto chiavi in mano: soluzione compatta su serbatoio con essiccatore frigorifero incluso; include 2 filtri in linea.
MODELLO | kW | Hp | INTERVALLO DI FLUSSO L3/MIN (7,5 bar / 10 bar / 13 bar) | SERBATOIO (L) | USCITA | DIMENSIONI (mm) | PESO (kg)
MSD-V 5 | 5,5 kW | 7,5 Hp | 0,38 - 1,03 / 0,37 - 0,83 / 0,36 - 0,64 | 250 L | 1/2" | 1860 x 650 x 1438 | 365
MSD-V 7 | 7,5 kW | 10 Hp | 0,40 - 1,40 / 0,43 - 1,20 / 0,43 - 0,95 | 250 L | 1/2" | 1860 x 650 x 1438 | 410
MSD-V 11 | 11 kW | 15 Hp | 0,59 - 1,98 / 0,55 - 1,67 / 0,66 - 1,33 | 500 L | 3/4" | 1882 x 730 x 1708 | 508
MSD-V 15 | 15 kW | 20 Hp | 0,76 - 2,65 / 0,72 - 2,15 / 0,90 - 1,80 | 500 L | 3/4" | 1882 x 730 x 1708 | 550

Caratteristiche / specifiche tecniche

• Serie: MSD-V
• Range di potenza: 5 a 15 kW
• Configurazioni: su telaio, su serbatoio, compatto (compressore + serbatoio + essiccatore)
• Risparmio energetico: fino al 35% con controllo a velocità variabile
• Motore: WEG, IP55, classe F
• Air-end: TAMROTOR o ROTORCOMP
• Controllo: SMARTRONIC (allarmi, manutenzione preventiva, controllo remoto, Master/Slave, timer settimanale, MODBUS)
• Inverter: DANFOSS
• Ventilatore di raffreddamento: EBM-PAPST
• Componenti elettrici: SCHNEIDER ELECTRIC (relè controllo fasi, protezione da cortocircuito)
• Il pacchetto compatto include essiccatore frigorifero e due filtri in linea
