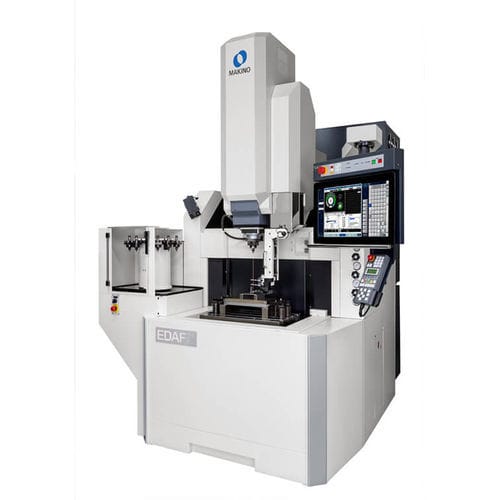

Macchina per elettroerosione per stampaggio a freddo EDAF2

con caricamento automaticoad alta produttivitàdi alta precisione

Panoramica
La macchina di elettroerosione a tuffo EDAF2 unisce un ingombro contenuto a capacità di lavorazione precise e gestione termica avanzata. Il serbatoio dielettrico è integrato nella fusione della base e il raffreddamento liquido attivo delle strutture Y e Z mantiene la stabilità dimensionale durante i cicli prolungati.

Progettazione e funzionamento
La EDAF2 è dotata di tavola fissa e vasca di lavoro programmabile con movimento su/giù per operazioni flessibili. Questa configurazione facilita l'accesso dell'operatore alla vasca e semplifica l'integrazione di ATC e sistemi di automazione per cicli prolungati senza supervisione. Le configurazioni table-down opzionali da 50 mm (2,0”) e 100 mm (4,0”) aumentano la profondità della vasca quando necessario. La sicurezza del processo include un impianto di estinzione integrato di serie e un sensore U/V per il monitoraggio di fiamme durante la lavorazione.

Tecnologia di lavorazione e controllo
I generatori proprietari Makino e le tecnologie di adaptive power control forniscono energia controllata per preservare l'integrità superficiale. Le modalità di lavorazione dedicate — HyperCut, SuperSpark™ IV e ArcFree — coprono un'ampia gamma di applicazioni EDM. Il sistema di controllo Hyper-i offre un'interfaccia intuitiva per programmazione, monitoraggio e ottimizzazione della produttività.

Caratteristiche principali

• Serbatoio dielettrico integrato nella fusione della base per minore ingombro e migliore stabilità termica
• Raffreddamento liquido attivo per gli assi Y e Z per stabilizzare la temperatura
• Tavola fissa con vasca programmabile su/giù per fissaggi flessibili
• Configurazioni table-down opzionali 50 mm (2,0”) e 100 mm (4,0”)
• Accesso facilitato alla vasca per migliore ergonomia dell'operatore e manutenzione
• Integrazione semplice di ATC e automazione per operazioni prolungate senza sorveglianza
• Impianto di estinzione integrato di serie e sensore U/V per la sicurezza del processo
• Generatore proprietario Makino e tecnologie di adaptive power control
• Modalità di lavorazione dedicate: HyperCut, SuperSpark™ IV, ArcFree
• Sistema di controllo Hyper-i per programmazione e monitoraggio

Specifiche

• Tavola (metrico): 550 × 350 mm — X: 350 mm, Y: 250 mm, Z: 250 mm
• Peso massimo pezzo (metrico): 500 kgs
• Dimensioni vasca (metrico): 700 × 500 × 300 mm
• Peso massimo elettrodo (metrico): 75 kgs


• Tavola (inglese): 21.65" × 13.78" — X: 13.78", Y: 9.8", Z: 9.8"
• Peso massimo pezzo (inglese): 1,100 lbs
• Dimensioni vasca (inglese): 27.5" × 19.7" × 11.8"
• Peso massimo elettrodo (inglese): 165 lbs
• Tecnologie rilevanti: generatore proprietario Makino, adaptive power control, HyperCut, SuperSpark™ IV, ArcFree, Hyper-i control
