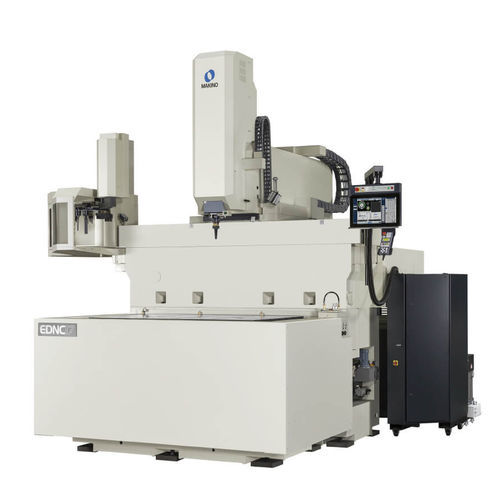

Macchina per elettroerosione per stampaggio a freddo EDNC17

SEDMdi alta precisionead alta velocità

Panoramica
Il Makino EDNC17 è una macchina di elettroerosione a immersione (EDM) progettata per utensili e stampi di grandi dimensioni, con corse X/Y estese e un ampio vano vasca. La macchina combina un tavolo di lavoro fisso e un serbatoio dielettrico integrato nella fusione della base per ridurre l'ingombro e migliorare la stabilità termica, assicurando precisione costante. La vasca programmabile con sollevamento su 4 lati facilita il carico/scarico di pezzi voluminosi e riduce i requisiti di automazione. La macchina può ospitare pezzi fino a 10.000 kg o grandi fino a 2.500 × 1.600 mm.

Asse Z, ATC e prestazioni di lavoro
L'EDNC17 utilizza l'asse Z ad alta velocità HS-Rib di Makino, con velocità di salto fino a 20 m/min e accelerazione 1,0G, adatto ai dettagli degli elettrodi a nervatura e in grado di ridurre significativamente i tempi di lavorazione. L'asse Z integra una vite a sfera con raffreddamento interno e un circuito di raffreddamento a circuito chiuso dedicato per mantenere la precisione di profondità sull'intera corsa di 800 mm. Sono disponibili opzioni di cambio utensile automatico (ATC) (8, 16, 32) montate esternamente alla vasca per non limitare le corse o le capacità di lavorazione.

Controllo e tecnologie dei generatori
Configurato con le tecnologie di generazione SuperSpark IV e HyperCut e con il controllo Hyper-i di Makino, l'EDNC17 presenta un'interfaccia grafica su un ampio touchscreen hi-definition di classe 24" con funzionamento intuitivo simile ai dispositivi smart. Il sistema include supporto a bordo macchina come manuali digitali EDM Assist, tutorial video e la funzione E-Tech Doctor per la messa a punto grafica delle condizioni di lavorazione.

Specifiche tecniche (metrico)
Tavola: 2.000 x 1.350 mm; X: 1.700 mm Y: 1.150 mm Z: 800 mm
Avanzamento rapido: 5.000 mm/min
Peso massimo pezzo: 10.000 kg
Capacità ATC: 8, 16, 32
Dimensione vasca: 2.500 x 1.600 x 800 mm
Peso max elettrodo: 100 kg
Amperaggio max disponibile: 60A ~ 240A

Specifiche tecniche (imperiale)
Tavola: 78.7" x 53.2"; X: 66.9" Y: 45.3" Z: 31.5"
Avanzamento rapido: 197 ipm
Peso massimo pezzo: 22,046 lbs
Capacità ATC: 8, 16, 32
Dimensione vasca: 98.4" x 63.0" x 31.5"
Peso max elettrodo: 220 lbs
Amperaggio max disponibile: 60A ~ 240A

Caratteristiche chiave / dati tecnici

• Modello: EDNC17
• Produttore / Marca: Makino
• Tavola (metrico): 2.000 x 1.350 mm
• Tavola (imperiale): 78.7" x 53.2"
• Corsa asse X: 1.700 mm (66.9")
• Corsa asse Y: 1.150 mm (45.3")
• Corsa asse Z: 800 mm (31.5")
• Avanzamento rapido: 5.000 mm/min (197 ipm)
• Peso massimo pezzo: 10.000 kg (22,046 lbs)
• Dimensione vasca: 2.500 x 1.600 x 800 mm (98.4" x 63.0" x 31.5")
• Peso max elettrodo: 100 kg (220 lbs)
• Opzioni capacità ATC: 8, 16, 32 (esterne alla vasca)
• Amperaggio max disponibile: 60A ~ 240A
• Asse Z: HS-Rib ad alta velocità, velocità di salto fino a 20 m/min, accelerazione 1,0G
• Corsa asse Z: 800 mm (31.5") con vite a sfere raffreddata internamente e circuito di raffreddamento a circuito chiuso dedicato
• Generatori: SuperSpark IV e HyperCut
• Controllo: Hyper-i con touchscreen 24" HD, manuali digitali EDM Assist, tutorial video e strumenti E-Tech Doctor
• Progetto: tavolo fisso, serbatoio dielettrico integrato nella fusione di base per maggiore stabilità termica
• Capacità pezzi (esempi): pezzi fino a 22.000 lbs o grandi fino a 2.500 x 1.600 mm
