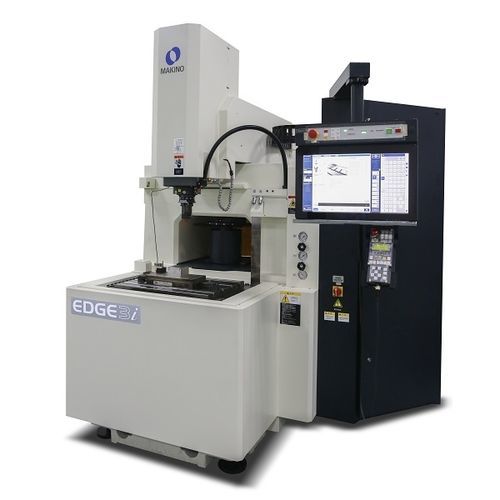

Macchina per elettroerosione per stampaggio a freddo EDGE3i

di precisioneCNC

Panoramica
La EDGE3i, elettroerosione a tuffo (sinker EDM), offre accesso aperto e senza ostacoli alla zona di lavoro grazie a un serbatoio di lavoro programmabile con sollevamento su quattro lati e a un tavolo fisso che garantisce precisione ripetibile nelle operazioni di EDM a tuffo.

Progetto e ingombro
Ingombro ridotto ottenuto integrando il serbatoio dielettrico nella fusione di base, eliminando i serbatoi esterni. Raffreddatore dielettrico di serie incluso. Il sistema ATC (Automatic Tool Change) è alloggiato internamente sotto la struttura X/Y per snellire i processi e consentire funzionamento prolungato senza supervisione.

Interfaccia operatore e controllo
Dotata del controllo Makino Hyper-i: touchscreen HD da 24" con funzionamento intuitivo simile a uno smartphone. Funzioni integrate: E-Tech Doctor interattivo per la messa a punto delle condizioni di scavo, video istruttivi accessibili dal controllo e Handbox portatile avanzato con display LED e arresto d'emergenza per interventi manuali sicuri e precisi.

Processo e tecnologie di prestazione
La serie EDGEi integra tecnologie avanzate per migliorare finitura e qualità dei bordi: modalità generatore SuperSurface e SuperEdge per finiture uniformi e integrità metallurgica; Makino IES (Intelligent Expert System) e SuperSpark4 per controllo adattivo di potenza e salto, stabilizzando la scarica EDM, riducendo l'usura dell'elettrodo e ottimizzando i tempi di ciclo e la precisione.

Applicazioni
Progettata per applicazioni versatili di EDM a tuffo che richiedono precisione ripetibile, riduzione dell'ingombro, funzionamento non presidiato efficiente e controllo rigoroso della qualità superficiale e dei bordi per attrezzature e stampi.

Specifiche tecniche

• Dimensione tavolo (metrico): 600 x 450 mm — Corse (metrico): X: 450 mm, Y: 300 mm, Z: 320 mm
• Velocità rapida (metrico): 5.000 mm/min
• Peso massimo pezzo: 800 kg
• Capacità ATC: 5, 8, 16
• Dimensione serbatoio: 800 x 550 x 350 mm
• Serbatoio ribaltabile: Sì
• Peso massimo elettrodo: 50 kg
• Corrente massima disponibile: 80 A
• Dimensione tavolo (imperiale): 23.6" x 17.7" — Corse (imperiale): X: 17.7", Y: 11.8", Z: 12.6"
• Velocità rapida (imperiale): 197 ipm
• Peso massimo pezzo (imperiale): 1.764 lbs
• Peso massimo elettrodo (imperiale): 110 lbs
