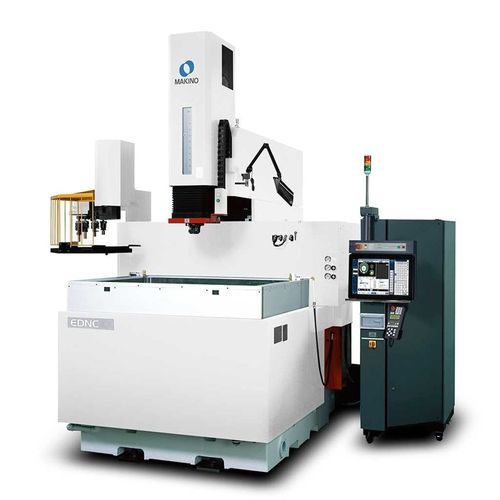

Macchina per elettroerosione per stampaggio a freddo EDNC10

di alta precisionead alta velocitàdi precisione

Panoramica L'EDNC10 è una elettroerosione a immersione (die-sinker) che offre corse X/Y/Z estese, disponibile in versione vasca standard e vasca larga. La vasca standard accetta pezzi fino a 1.500 x 1.100 mm (59,1" x 43,3"), mentre l'opzione vasca larga consente pezzi fino a 2.000 x 1.100 mm (78,7" x 43,3"). La macchina dispone di una vasca sollevabile programmabile su tre lati e di un tavolo di lavoro fisso per un accesso senza ostacoli. Il serbatoio del dielettrico è integrato nella fusione di base per risparmiare spazio a terra e migliorare la stabilità termica. La struttura rigida assicura elevata accuratezza su pezzi pesanti fino a 3.000 kg (6.614 lbs).

Controllo e software L'EDNC10 è fornito con il sistema di controllo Hyper-i, dotato di un ampio touchscreen ad alta definizione, flusso grafico semplificato e interfaccia operatore intuitiva. Funzioni principali: HyperCut, SuperSpark™ IV, manuali digitali on-board ed E‑Tech Doctor per supporto e ottimizzazione dei processi.

Opzioni di prestazione

• HS-Rib asse Z ad alta velocità: movimenti di salto fino a 20 m/min con accelerazione 1,5G e raffreddamento del filetto a sfere per miglior controllo di profondità e riduzione dei tempi (fino a ~60% in alcune operazioni).
• Sistemi ATC (cambio utensile automatico) opzionali per aumentare l'utilizzo in modalità non presidiata e sfruttare completamente la corsa macchina.
• Configurazioni vasca opzionali per aumentare la capacità pezzo (standard vs vasca larga).

Progettazione e capacità

• Vasca sollevabile programmabile su tre lati per migliore accessibilità.
• Tavolo fisso per rigidità e precisione di lavorazione.
• Serbatoio dielettrico integrato nella base per migliorare la stabilità termica e ridurre l'ingombro a terra.
• Gestione di pezzi pesanti fino a 3.000 kg (6.614 lbs).

Caratteristiche tecniche

• Tavola / corse: Tavola 1.300 x 950 mm — X: 1.000 mm, Y: 600 mm, Z: 500 mm.
• Dimensione vasca: Standard 1.500 x 1.100 x 500 mm (59,1" x 43,3" x 19,7"); opzione vasca larga per pezzi fino a 2.000 x 1.100 mm (78,7" x 43,3").
• Velocità rapida: 5 m/min (197"/min).
• Peso massimo pezzo: 3.000 kg (6.614 lbs).
• Capacità ATC: 8 o 16 (configurazioni opzionali).
• Peso massimo elettrodo: 100 kg (220 lbs).
• Amperaggio disponibile: 60 A – 240 A.
• Controllo: Hyper-i con HyperCut e SuperSpark™ IV; manuali digitali on‑board ed E‑Tech Doctor; grande touchscreen HD.
• Opzione alta velocità: HS-Rib asse Z — movimenti di salto fino a 20 m/min con 1,5G; raffreddamento del filetto a sfere per controllo termico e precisione di profondità.
