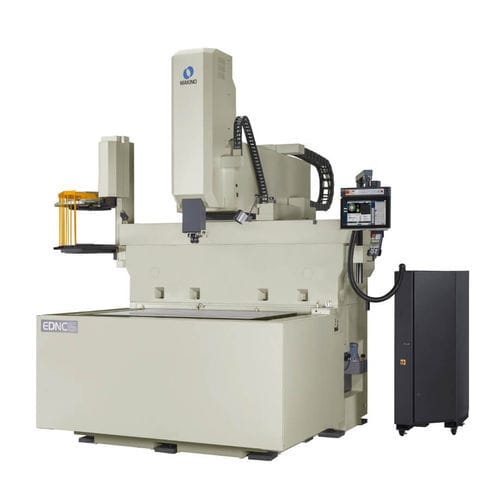

Macchina per elettroerosione per stampaggio a freddo EDNC15

ad alta velocitàad alta produttivitàCNC

Panoramica L'EDNC15 è un'elettroerosione a tuffo progettata per accogliere pezzi pesanti e di grandi dimensioni, garantendo un'eccezionale precisione grazie alla robusta struttura del piano di lavoro fisso e alla maggiore stabilità termica. La macchina integra il serbatoio dielettrico nella fusione di base per ridurre l'ingombro e supportare pezzi pesanti fino a 10.000 kg. L'EDNC15 offre opzioni ATC (cambio utensile automatico) per aumentare il tempo di lavorazione non presidiato e dispone di una vasca di lavoro a salita e discesa programmabile su 4 lati per un facile accesso alla zona di lavoro e un'integrazione semplificata dell'automazione robotica. Tecnologie di controllo e di elettroerosione L'EDNC15 è dotato del sistema di controllo Hyper-i di Makino con un touch screen grafico intuitivo ad alta definizione da 24". Hyper-i consente funzionalità avanzate sulla macchina, tra cui i manuali digitali di assistenza all'elettroerosione integrati e la funzione di aiuto E-Tech Doctor. La macchina utilizza tecnologie di lavorazione avanzate come SuperSpark™ IV e HyperCut per ottenere tempi di ciclo rapidi ed elevata produttività. Caratteristiche e opzioni del prodotto

• Sistema ATC esterno opzionale (ATC posizionato esternamente alla vasca di lavoro in modo da non imporre limiti di corsa o di lavorazione).
• Asse Z ad alta velocità HS-Rib opzionale per ridurre fino al 60% i tempi di lavorazione di piccoli dettagli; include un refrigeratore ad anello chiuso dedicato e un asse Z a vite a ricircolo di sfere raffreddato a nucleo che consente movimenti di salto ad alta velocità fino a 20 m/min con una corsa di 800 mm.
• La vasca di lavoro programmabile a 4 lati con salita e discesa semplifica il carico/scarico e l'integrazione del robot.
• Serbatoio dielettrico integrato nella fusione di base per una maggiore stabilità termica e un ingombro ridotto.

Specifiche tecniche (tabella - Metrica) Tabella: 2.000 x 1.000 mm X: 1.500 mm Y: 700 mm Z: 500 mm (800 mm) Traslazione rapida: 5.000 mm/min Peso massimo del pezzo: 10.000 kg Capacità ATC: 8, 16, 32 Dimensioni del serbatoio: 2.500 x 1.400 x 800 mm Peso massimo degli elettrodi: 100 kg Amperaggio massimo disponibile: 60A ~ 240A Specifiche tecniche (tabella - inglese) Tavolo: 78.7" x 39.4" X: 59,0" Y: 27,6" Z: 19,7" (31,5") Traslazione rapida: 197 ipm Peso massimo del pezzo: 22.046 libbre Capacità ATC: 8, 16, 32 Dimensioni del serbatoio: 98,4" x 55,1" x 31,5" Peso massimo dell'elettrodo: 220 libbre Amperaggio massimo disponibile: 60A ~ 240A Caratteristiche/specifiche tecniche

• Modello: EDNC15
• Tipo di macchina: Elettroerosione ad affondamento
• Dimensioni del tavolo (metriche): 2.000 x 1.000 mm
• Dimensioni del tavolo (imperiale): 78.7" x 39,4"
• Corsa (metrica, tavolo tecnico): X 1.500 mm, Y 700 mm, Z 500 mm (opzione: 800 mm)
• Corsa (imperiale, paragrafo): X 59,0", Y 27,6", Z 19,7" (opzione: 31,5")
• Corsa rapida: 5.000 mm/min (197 ipm)
• Peso massimo del pezzo: 10.000 kg (22.046 lbs)
• Opzioni di capacità ATC: 8, 16, 32
• Dimensioni del serbatoio (metriche): 2.500 x 1.400 x 800 mm
• Dimensioni del serbatoio (imperiale): 98.4" x 55,1" x 31,5"
• Peso massimo degli elettrodi: 100 kg
• Ampere massimo disponibile: 60A - 240A
• Controllo: Controllo Makino Hyper-i con schermo touch screen da 24", manuali digitali EDM assist integrati e E-Tech Doctor
• Tecnologie EDM: SuperSpark™ IV, HyperCut
• Asse Z ad alta velocità HS-Rib opzionale: movimenti di salto fino a 20 m/min, corsa di 800 mm, include refrigeratore ad anello chiuso e asse Z a vite a sfera raffreddato a nucleo
• Serbatoio dielettrico integrato nella fusione di base per la stabilità termica
