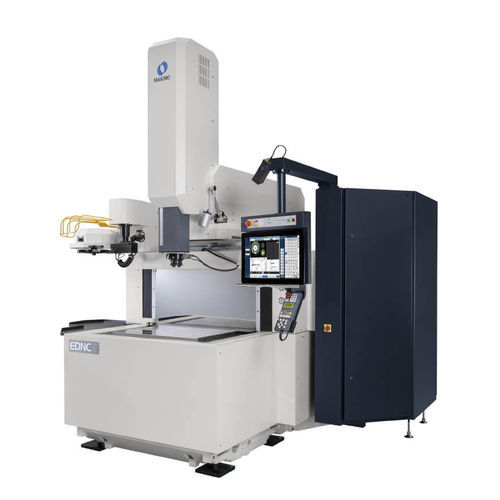

Macchina per elettroerosione per stampaggio a freddo EDNC6

per stampaggio a freddoad alta velocitàcon scambiatore di elettrodi

Panoramica
La EDNC6 è una macchina di elettroerosione a tuffo con corse X/Y/Z maggiorate e vasca di lavoro ampliata rispetto alla serie EDAF. La configurazione standard utilizza una vasca programmabile a salita/discesa su tre lati posizionata sotto il livello del tavolo per pezzi fino a 1.000 × 750 mm (39” × 29”). L'opzione vasca larga con portello frontale programmabile supporta pezzi fino a 1.400 × 900 mm (55” × 35”). Il design consente un accesso diretto alla zona di lavoro e al tavolo fisso per set-up più rapidi e monitoraggio semplificato del processo. Il serbatoio dielettrico è integrato nella fusione della base per migliorare la stabilità termica e ridurre l’ingombro a terra.

Caratteristiche
Controllo: sistema Hyper-i con tecnologie HyperCut e SuperSpark™ IV. Interfaccia: ampio schermo touchscreen HD con menu grafici e manuali digitali integrati. Supporto: funzioni di aiuto E-Tech Doctor e sistema e-learning per consultazione operatore. Opzioni: caricatore utensili automatico (ATC) montato esternamente alla vasca per preservare la piena corsa macchina. Meccanica: disponibile configurazione Z HS-Rib con vite a sfere raffreddata al nucleo per ridurre i tempi di sgrossatura sui piccoli dettagli di elettrodo; movimento di salto fino a 20 m/min con accelerazione 1,5G.

Specifiche tecniche (tabella riassuntiva)
Tavola: 800 x 550 mm
X: 650 mm Y: 450 mm Z: 350 mm (opzione 500 mm)
Velocità rapida: 5.000 mm/min
Peso massimo pezzo: 1.500 kg
Capacità ATC: 16 o 32 utensili
Dimensioni vasca: 1.100 x 750 x 450 mm (opzione vasca larga supporta fino a 1.400 x 900 mm)
Peso massimo elettrodo: 100 kg
Corrente massima disponibile: 60 A a 240 A

Caratteristiche / specifiche tecniche

• Dimensioni tavola (metrico): 800 x 550 mm
• Corse (metrico): X = 650 mm; Y = 450 mm; Z = 350 mm (opzione 500 mm)
• Velocità rapida: 5.000 mm/min (197 ipm)
• Peso massimo pezzo: 1.500 kg (3.307 lbs)
• Capacità ATC (cambio utensili automatico): 16 o 32 utensili
• Dimensioni vasca (metrico): 1.100 x 750 x 450 mm (opzione vasca larga supporta fino a 1.400 x 900 mm)
• Peso massimo elettrodo: 100 kg (220 lbs)
• Corrente massima disponibile: 60 A a 240 A
• Sistema di controllo: Hyper-i con HyperCut e SuperSpark™ IV; manuali digitali integrati, aiuto E-Tech Doctor e e-learning
• Opzione Z HS-Rib: movimento di salto fino a 20 m/min, accelerazione 1,5G, vite a sfere raffreddata al nucleo
• Serbatoio dielettrico integrato nella fusione della base per migliorare la stabilità termica
