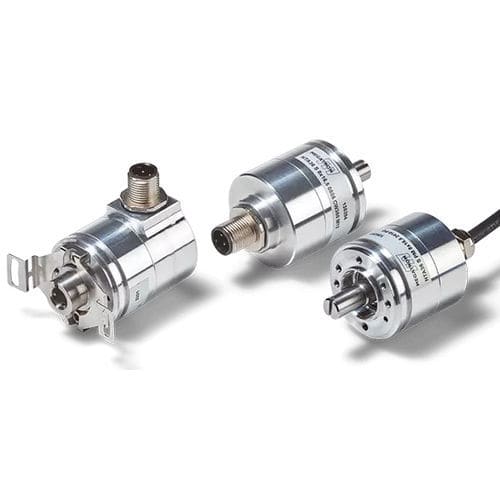

Encoder rotativo incrementale HTx36
assolutoad effetto Hall12 bits

encoder rotativo incrementale
encoder rotativo incrementale
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tipo
incrementale, assoluto
Tecnologia
ad effetto Hall
Risoluzione encoder assoluti
12 bits, 14 bits
Costruzione
ad albero pieno, ad albero cavo, monogiro, multigiro, con flangia sincronizzata
Segnale di uscita
analogico, digitale, con uscita in tensione, a vie di commutazione, con uscita DC, 4-20 mA, SSI, con interfaccia seriale
Tensione di alimentazione
24 VDC, 15 V DC, 12 VDC, 5 V DC
Materiale
in alluminio, in acciaio inossidabile
Livello di protezione
resistente alle vibrazioni, di resistenza agli urti, IP40, senza manutenzione, resistente ai cortocircuiti, per ambiente aggressivo, robusto, IP55, antiurto, a tenuta stagna, EMC, antiurto, IP67, IP50, con schermatura magnetica, IP66, IP65, IP20, IP54, IP30
Applicazioni
ad uso industriale, per motore, per OEM, per ascensore, per applicazioni robotiche, per esterni
Altre caratteristiche
ad alta risoluzione, programmabile, ad alta velocità, per retroazione su motore, ridondante, a isolamento galvanico, circuito integrato, con giunto integrato
Dimensioni della flangia

Min.: 33 mm
(1 in)

Max.: 36 mm
(1 in)

Diametro dell’albero

Min.: 36 µm

36.000 µm
(1,42 in)

Max.: 36.000 µm
(1,42 in)

Diametro dell'asse

Min.: 4 mm
(0,16 in)

6 mm, 8 mm
(0,24 in, 0,31 in)

Max.: 12 mm
(0,47 in)

Lunghezza

Min.: 33,5 mm
(1,319 in)

40,5 mm
(1,594 in)

Max.: 54,3 mm
(2,138 in)

Velocità di rotazione

Max.: 12.000 rpm
(75.398 rad.min-1)

Frequenza di uscita

Min.: 10 kHz

Max.: 100 kHz

Temperatura di processo

Min.: -40 °C
(-40 °F)

Max.: 80 °C
(176 °F)

Descrizione

Encoder HTx36 - robusto, con cuscinetti a sfera, sigillato, con albero pieno o cavo Gli encoder della serie HTx36 sono progettati appositamente per l'utilizzo tra applicazioni semplici e applicazioni per impieghi gravosi. Gli encoder senza contatto con custodia metallica da 36 mm possono essere adattati con precisione al rispettivo campo di applicazione grazie alle numerose opzioni elettroniche e meccaniche. Sia come encoder incrementali che come encoder a valore assoluto, coprono un'ampia gamma di applicazioni e, a seconda dell'elettronica di uscita, sono utilizzati ad esempio in impianti, dispositivi di laboratorio e dispositivi medici. La famiglia di encoder HTx36 è uno degli encoder più robusti con tecnologia a sensore magnetico della gamma di prodotti MEGATRON. Ciò è dovuto al solido alloggiamento in alluminio, all'elevata classe di protezione IP e all'albero a doppio cuscinetto a sfera in acciaio inossidabile che resiste a carichi assiali elevati e consente velocità di attuazione elevate. L'elaborazione del segnale è digitale e si basa sulla registrazione magnetica dei valori misurati. La valutazione basata sul gradiente garantisce un'elevata immunità ai disturbi, ad esempio contro le fluttuazioni di temperatura e le influenze EMC. Questa tecnologia si lascia alle spalle gli svantaggi dei sensori Hall tradizionali. Gli encoder rotativi HTx36 sono progettati per garantire la massima durata e superano persino la robusta acquisizione ottica dei dati. Il numero di difetti o guasti negli encoder rotativi con questo design tecnologico è praticamente nullo, anche dopo decenni di utilizzo. Inoltre, il concetto consente anche adeguamenti tempestivi specifici per il cliente sulla base di un modello di prezzo chiaramente strutturato. Le modifiche tipiche sono, ad esempio, geometrie dell'albero specifiche per il cliente, funzioni di uscita del segnale, lunghezze speciali dei cavi.

---
