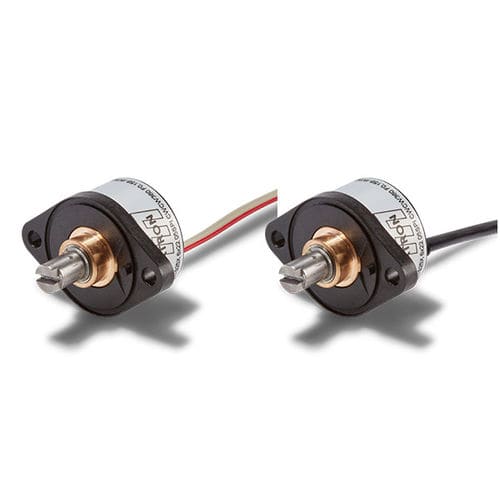

Encoder rotativo incrementale ETx25Fassolutoad effetto Hall12 bits
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tipo
- incrementale, assoluto
- Tecnologia
- ad effetto Hall
- Risoluzione encoder assoluti
- 12 bits, 14 bits
- Costruzione
- ad albero pieno, monogiro, multigiro, con flangia, sigillato
- Segnale di uscita
- analogico, digitale, con uscita in tensione, a vie di commutazione, con uscita DC, 4-20 mA, SSI, serie
- Tensione di alimentazione
- 24 VDC, 15 V DC, 12 VDC, 5 V DC
- Materiale
- in acciaio inossidabile, in plastica
- Livello di protezione
- di resistenza agli urti, a prova di polvere, IP40, IP55, resistente ai cortocircuiti
- Applicazioni
- ad uso industriale, per motore, per OEM, per ascensore, per esterni, per applicazioni robotiche
- Altre caratteristiche
- compatto, programmabile, per retroazione su motore, modulare, ridondante, a isolamento galvanico, circuito integrato
- Dimensioni della flangia
25 mm
(1 in)- Diametro dell’albero
Min.: 25 mm
(0,98 in)25 mm
(0,98 in)Max.: 37 mm
(1,46 in)- Diametro dell'asse
Min.: 4 mm
(0,16 in)6 mm
(0,24 in)Max.: 6 mm
(0,24 in)- Lunghezza
14,5 mm
(0,571 in)- Velocità di rotazione
Min.: 100 rpm
(628 rad.min-1)Max.: 800 rpm
(5.027 rad.min-1)- Frequenza di uscita
Min.: 10 kHz
Max.: 100 kHz
- Temperatura di processo
Min.: -40 °C
(-40 °F)Max.: 85 °C
(185 °F)
Descrizione
Gli encoder ETx25F sono utilizzati per la misurazione affidabile degli angoli con un cuscinetto a manicotto in metallo temprato e rinvenuto: come variante monogiro (360°) con uscita analogica, PWM, incrementale, SER o SPI o come variante multigiro (fino a 72000°) con uscita analogica. L'ETx25F può essere utilizzato fino a requisiti ambientali medi (lato albero max. IP55M/IP66S).
Elettronica monogiro:
Encoder assoluto ETA25F (versione ridondante ETA25F X): Fornisce un segnale analogico assoluto con risoluzione a 12 bit
Encoder analogico assoluto ETP25F: Uscita PWM.
Encoder incrementale ETI25F: Con un massimo di 1024 impulsi / per giro e la disponibilità dei seguenti segnali di uscita: TTL, Push-Pull o Open Collector.
Encoder assoluto ETS25F con uscita digitale: risoluzione a 12 bit con interfaccia SER e a 14 bit con interfaccia SPI.
Elettronica multigiro:
Encoder multigiro ETP25F PM con uscita analogica, programmabile direttamente in loco: L'ETA25F PM misura angoli da 0...10° fino a 0...72000° (assoluti).
---
