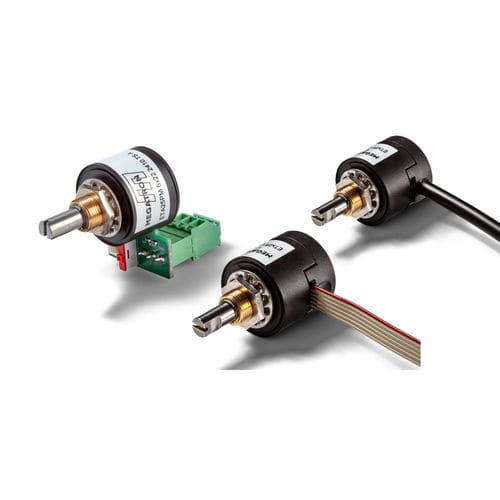

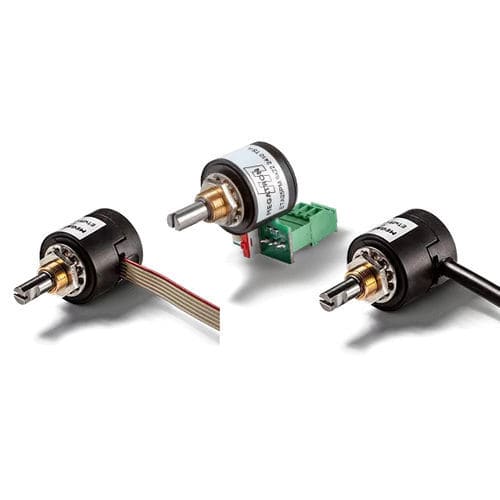

Encoder rotativo assoluto ETA25PM

ad effetto Hall12 bitsmonogiro

L'encoder teach-in ETA25PM può essere parametrizzato dal cliente in loco in base al campo di misura angolare e al senso di rotazione desiderati Una sola variante di encoder angolare per diverse esigenze: questo è il punto di forza dell'encoder ETA25PM. L'angolo e il senso di rotazione possono essere impostati esattamente in base ai requisiti dell'applicazione. E questo direttamente in loco. Quasi tutte le volte che è necessario (10.000 volte). L'ETA25PM rileva angoli fino a 72.000°. Pertanto, può essere utilizzato sia come encoder multigiro sia come encoder monogiro. Ha una durata di oltre 100 milioni di giri e può essere sigillato fino a IP66 con una guarnizione dell'albero. Il sensore compatto con custodia da Ø25 mm e albero da Ø6 mm o Ø6,35 mm è, tra l'altro, particolarmente adatto all'uso nelle unità di azionamento come feedback di posizione. Su richiesta, è possibile realizzare adattamenti specifici della geometria dell'albero e dei cavi. L'angolo di rotazione elettricamente efficace di 10 giri (3600°, CW) è preimpostato in fabbrica. Se si richiedono campi di misura angolari specifici per la propria applicazione (fino a 72.000°, CW/CCW), il cliente ha la possibilità di far programmare l'angolo di rotazione elettrico effettivo e il senso di rotazione in fabbrica o di effettuare le impostazioni in loco. In quest'ultimo caso, consigliamo la nostra unità di programmazione "PRO". Con essa è possibile effettuare le impostazioni per ogni singolo ETA25PM e quindi per qualsiasi numero di ETA25PM. Naturalmente, è possibile adattare l'encoder all'applicazione mediante un circuito esterno, descritto nelle istruzioni di programmazione. Esempio di applicazione degli encoder rotativi per azionamenti
