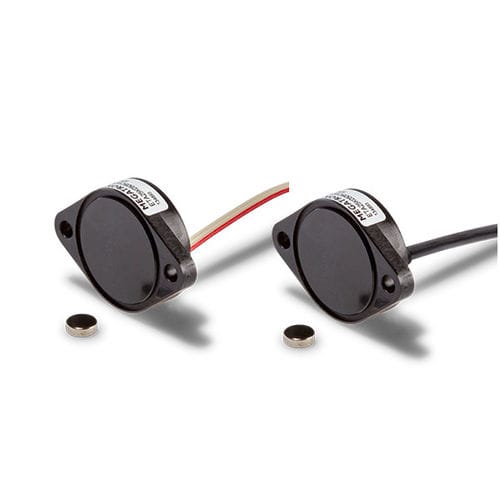

Encoder rotativo incrementale ET series

assolutoad effetto Hall12 bits

gli encoder del kit utilizzano l'albero dell'applicazione per una misurazione affidabile dell'angolo: in versione monogiro (360°) con uscita analogica, PWM, incrementale o SPI o in versione multigiro (fino a 72.000°) con uscita analogica. Gli encoder ETx25K fanno parte della famiglia ETx25. Questi encoder sono accomunati dalla misura dell'angolo senza contatto, dall'elevata affidabilità, dalla lunga durata e dalla linearità indipendente fino a ±0,3% per le versioni a singolo giro e ±0,05% @3600° per quelle multigiro. Queste ultime possono essere programmate dal cliente in loco. Il compatto alloggiamento flangiato ETx25K (Ø25 mm con una profondità di soli 8 mm) in classe di protezione IP67 viene fissato nell'applicazione con due viti M3 (non fornite). Il magnete (fornito) è posizionato nell'applicazione di fronte alla parte anteriore dell'alloggiamento ETx25K. Non vi è alcun collegamento meccanico tra il magnete e l'alloggiamento dell'encoder, per cui l'encoder può essere posizionato al riparo da vibrazioni ed effetti termici. Sulla parte anteriore dell'alloggiamento dell'ETx25K è presente una scanalatura circolare per un O-ring opzionale. Serve a proteggere l'unità cliente dall'ingresso di liquidi e polvere. L'O-ring (fornito con l'opzione D) viene inserito tra la piastra di montaggio e l'encoder. Le opzioni di connessione elettrica, come il cavo tondo o a nastro, completano il profilo. Sono disponibili le seguenti elettroniche: Encoder assoluto monogiro analogico ETA25K (versione ridondante ETA25KX): Fornisce un segnale analogico assoluto con risoluzione a 12 bit. Per le applicazioni critiche di sicurezza sono disponibili elettroniche isolate galvanicamente e ridondanti (vedere la scheda tecnica della serie ETA25KX).
