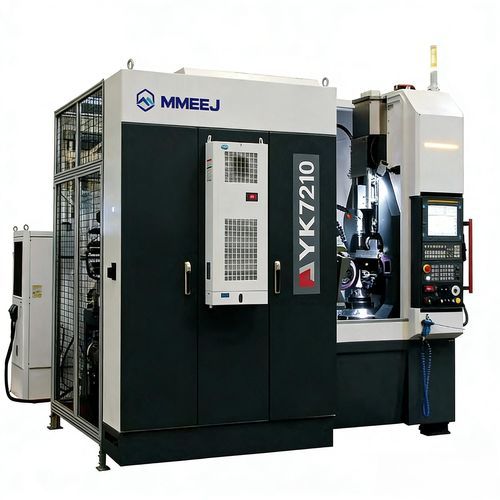

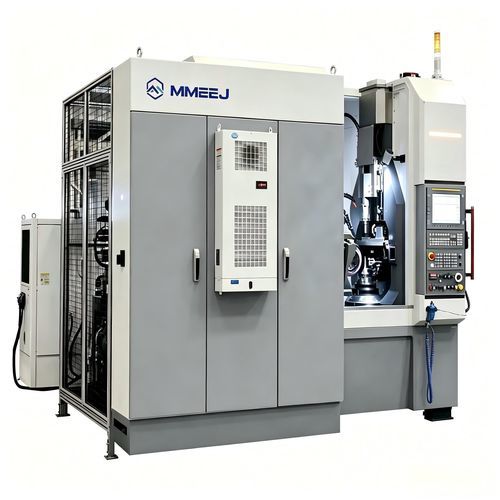

Rettificatrice per ingranaggi YK7210verticaleCNC4 assi
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Applicazioni
- per ingranaggi
- Struttura
- verticale
- Tipo di ordine
- CNC
- Numero di assi
- 4 assi
- Altre caratteristiche
- di alta precisione, in continuo
- Velocità del mandrino
2.000 rpm, 7.000 rpm
(12.566 rad.min-1, 43.982 rad.min-1)- Potenza
15 kW, 25 kW
(20,39 hp, 33,99 hp)- Corsa X
Max.: 370 mm
(14,57 in)Min.: 100 mm
(3,94 in)- Corsa Y
Max.: 190 mm
(7,48 in)Min.: 0 mm
(0 in)- Diametro della mola
275 mm
(11 in)- Velocità
10 m/min
- Massa della macchina
10.000 kg
(22.046,23 lb)
Descrizione
Caratteristiche
Layout e componenti della macchina
Applicazioni
Specifiche tecniche
- Utilizza rettifica generativa continua (simile al filettatura di ingranaggi), adatta alla rettifica ad alta efficienza e precisione di grandi lotti di ingranaggi.
- Struttura principale con elevata rigidità, simmetria termica e design modulare per garantire precisione, efficienza, rigidità, stabilità e affidabilità.
- Funzionalità software complete e semplice operatività, idonee per ambienti produttivi.
Layout e componenti della macchina
- Layout verticale composto da macchina principale, armadio elettrico, dispositivo di estrazione nebbia d'olio, sistema idraulico e sistema di raffreddamento.
- Dotata di sistema CNC FANUC31iB; controllo a sette assi con collegamento a cinque assi: quattro assi lineari (X, Y, Z, X1) e tre assi rotativi (A, B, C), oltre all'asse di dressing della mola (B1). Gli assi B, C, X, Y e Z sono assi collegati.
Applicazioni
- Progettata per la lavorazione di pezzi dentati nei settori automobilistico, dei riduttori e dei robot intelligenti.
- I modelli macchina possono essere personalizzati secondo i disegni del cliente.
Specifiche tecniche
- Modello: YK7210
- Diametro massimo di lavoro (mm): φ100
- Modulo massimo di lavoro (mm): 0,5~2
- Corsa X (mm): 270 (100~370)
- Corsa Y (mm): 190 (0~190)
- Corsa Z (mm): 300 (150~450)
- Corsa Z1 (mm): 350 (475~825)
- Rapido X, Y, Z (m/min): 10
- Angolo di oscillazione testa mola (gradi): ±45
- Specifiche max mola (O.D × I.D × larghezza) (mm): φ275×φ160×125
- Dresser O.D (mm): φ110
- Velocità dresser (g/min): 1500～6000
- Potenza nominale mandrino pezzo (kW): 15
- Coppia nominale mandrino pezzo (N·m): 119
- Velocità max mandrino pezzo (g/min): 2000
- Potenza nominale mandrino mola (kW): 25
- Coppia nominale mandrino mola (N·m): 119
- Velocità max mandrino mola (g/min): 7000
- Potenza nominale servomotori X, Y, Z, A (N·m): 4/2.3/4/2.3
- Coppia nominale servomotori X, Y, Z, A (kW): 22/8/22/8
- Dimensioni (L×P×H) (mm): 3700×4120×3180
- Potenza totale (kVA): 70
- Peso macchina (Kg): 10000
