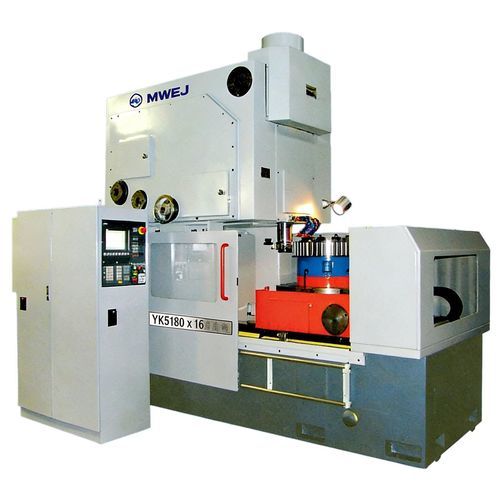

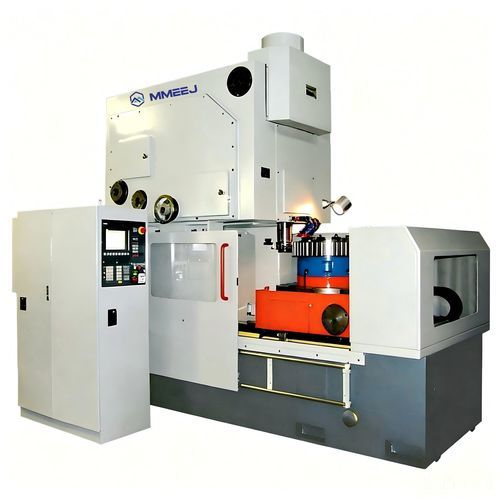

Dentatrice a stozzare CNC YK series

verticale

Sintesi del prodotto Il dentatore è un utensile per la lavorazione di ingranaggi comunemente utilizzato; è adatto alla lavorazione di ingranaggi cilindrici con ingranaggi esterni e interni, in particolare ingranaggi interni, soprattutto quelli difficili da lavorare su una dentatrice; è in grado di lavorare set di ingranaggi multipli composti da più ingranaggi; può lavorare ingranaggi cilindrici elicoidali con ingranaggi interni ed esterni utilizzando frese e guide elicoidali specializzate.

• Adatti per ambienti di produzione ad alto volume nei settori automobilistico, motociclistico, delle macchine utensili e della produzione di ingranaggi.
• I dentatori giocano un ruolo vitale nella produzione di macchinari e nell'industria automobilistica grazie alla loro elevata precisione e versatilità.
• Con i progressi tecnologici, i dentatori sono migliorati in modo significativo sia in termini di precisione che di efficienza, soddisfacendo i severi requisiti della produzione moderna per la lavorazione degli ingranaggi.
• La nostra azienda è in grado di abbinare le macchine adatte in base ai disegni del cliente.

Tabella tecnica Articolo | Unità | YKS5122-3 | YKS5132-3 | YK5140CNC | YK5150-3 | YK5180A-3 | YK51125A-3 Numero di assi controllati | | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 Diametro massimo del pezzo (ingranaggio esterno) | mm | φ220 | φ320 | φ400 | φ500 | φ800 | φ1250 Diametro massimo di lavorazione (ingranaggio interno) | mm | φ140+d (fresa) | φ240+d (fresa) | φ260+d (fresa) | φ600 | φ1100 | φ1650 Modulo di lavorazione massimo | mm | 6 | 8 | 10 | 10 | 12 | 16 Larghezza massima dei denti di lavorazione | mm | 70 | 110 | 110 | 200 | 280 | 300 Lunghezza massima della corsa della fresa per ingranaggi | mm | 80 | 120 | 120 | 220 | 300 | 320 Velocità di corsa del mandrino della fresa dentatrice | str/min | 100~1500 | 100~1250 | 100~1000 | 30~600 | 30~200 | 15~150 Velocità di avanzamento circolare del piano di lavoro | mm/str | 0~2 | 0~2 | 0~2 | 0~2 | 0~2 | 00-2 Velocità di avanzamento radiale della colonna | mm/min | 0~1000 | 0~1000 | 0~2500 | 0~1500 | 0-1000 | 0~1000 Corsa di avanzamento radiale della colonna (asse X) | mm | 330 | 420 | 420 | 610 | 720 | 950 Movimento all'indietro della fresa per ingranaggi | mm | ≥0,35 | ≥0,5 | ≥0,5 | ≥0,5 | ≥0,5 | ≥0,5 Diametro del perno per il montaggio della fresa per ingranaggi | mm | φ31,743 | φ31,743 | φ31,75 | φ31,743 | φ44,443 | φ88,9 Diametro mandrino utensile | mm | φ85 | φ85 | φ100 | φ100 | φ100 | φ130 Diametro del piano di lavoro | mm | φ340 | φ420 | φ520 | φ620 | φ920 | φ1250 Diametro del foro centrale del piano di lavoro | mm | φ100 | φ120 | φ150 | φ140 | φ350 | φ500 Velocità massima del piano di lavoro (asse C) | r/min | 7,8 | 3,5 | 4,5 | 4,4 | 23 | 2,4 Angolo di inclinazione del piano di lavoro | deg | 0~±12 | 0~±12 | 0~±12 | 0~±12 | 0-720 | 0-950 Distanza dall'asse della fresa ad ingranaggi al centro del piano di lavoro | mm | -70~260 | -120~300 | -130~290 | -190~420 | 530～880 | 515-885 Distanza dall'estremità di montaggio della fresa a ingranaggi alla superficie del piano di lavoro | mm | 190~300 | 160~320 | 355~500 | 280~550 | 6000 | 10000 Motore principale | kW | 7,5 | 7,5 | 11 | 11 | 15 | 22 Dimensioni complessive L×L×H | mm | 2780X4250X2890 | 3020X3620X3170 | 2838X1780X2926 | 3360X4920X3360 | 5090X3550X3620 | 5104X3900X3660 Peso | kg | 8000 | 10500 | 11500 | 12000 | 17000 | 21000 caratteristiche/specifiche tecniche

• Modelli: YKS5122-3, YKS5132-3, YK5140CNC, YK5150-3, YK5180A-3, YK51125A-3
• Numero di assi controllati: 3 (tutti i modelli)
• Diametro massimo dell'ingranaggio esterno (mm) per modello: YKS5122-3 φ220; YKS5132-3 φ320; YK5140CNC φ400; YK5150-3 φ500; YK5180A-3 φ800; YK51125A-3 φ1250
• Diametro massimo di lavorazione degli ingranaggi interni (mm) per modello: φ140+d (YKS5122-3); φ240+d (YKS5132-3); φ260+d (YK5140CNC); φ600 (YK5150-3); φ1100 (YK5180A-3); φ1650 (YK51125A-3)
• Massimo modulo di lavorazione (mm): 6 / 8 / 10 / 10 / 12 / 16 (rispettivamente modelli)
• Larghezza massima dei denti di lavorazione (mm): 70 / 110 / 110 / 200 / 280 / 300 (rispettivamente modelli)
• Lunghezza massima della corsa della fresa (mm): 80 / 120 / 120 / 220 / 300 / 320 (rispettivamente)
• Corsa del mandrino (str/min): 100~1500 / 100~1250 / 100~1000 / 30~600 / 30~200 / 15~150
• Avanzamento circolare del piano di lavoro: 0~2 mm/str (tutti i modelli)
• Velocità di avanzamento radiale della colonna: fino a 1000 / 1000 / 2500 / 1500 / 1000 / 1000 mm/min (rispettivamente modelli)
• Corsa di avanzamento radiale (asse X) (mm): 330 / 420 / 420 / 610 / 720 / 950
• Movimento all'indietro della fresa (mm): ≥0,35 / ≥0,5 (la maggior parte dei modelli ≥0,5)
• Diametro del giornale per il montaggio della fresa (mm): φ31,743 / φ31,743 / φ31,75 / φ31,743 / φ44,443 / φ88.9
• Diametro mandrino utensile (mm): φ85 / φ85 / φ100 / φ100 / φ100 / φ130
• Diametro piano di lavoro (mm): φ340 / φ420 / φ520 / φ620 / φ920 / φ1250
• Diametro del foro centrale del piano di lavoro (mm): φ100 / φ120 / φ150 / φ140 / φ350 / φ500
• Velocità massima del piano di lavoro (asse C) (r/min): 7.8 / 3,5 / 4,5 / 4,4 / 23 / 2,4
• Angolo di inclinazione del piano di lavoro (deg): tipicamente 0~±12 (i modelli variano)
• Distanze e campi di montaggio: L'asse della fresa al centro del piano di lavoro e l'estremità di montaggio della fresa alla superficie del piano di lavoro variano a seconda del modello (vedi tabella tecnica)
• Motore principale (kW): 7.5 / 7,5 / 11 / 11 / 15 / 22 (rispettivamente modelli)
• Dimensioni complessive L×L×H (mm) e pesi (kg) forniti per modello nella tabella tecnica
