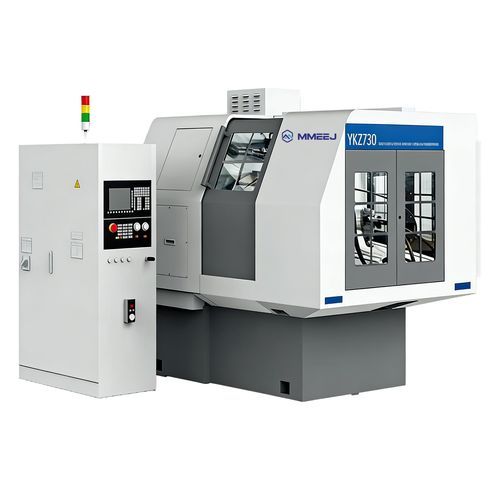

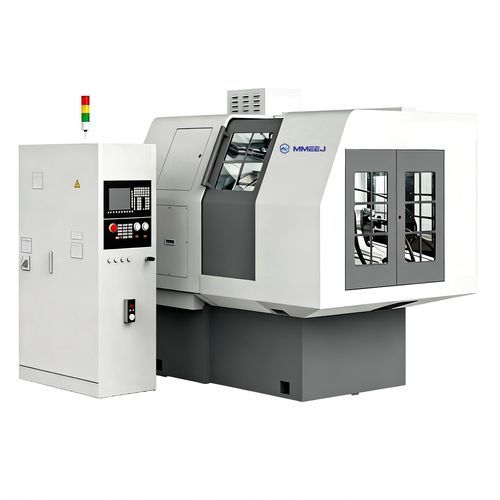

Macchina da taglio ingranaggi CNC YK27 series

orizzontaleper a bloccaggio per ingranaggio conico

Panoramica
La fresatrice CNC per ingranaggi conici dritti a doppio utensile serie YK27 (modelli YK2712 e YK2730) è progettata per la sgrossatura e la finitura di ingranaggi conici dritti con profilo del dente a forma di tamburo. Sviluppata grazie a un'ampia esperienza nell'alesatura degli ingranaggi conici, la serie offre elevata efficienza di lavorazione e basso rumore, raggiungendo la precisione di lavorazione GB 6. Adatta per componenti di cambi e riduttori, ingranaggi di trasmissione di precisione e ingranaggi semiasse posteriore per autovetture di fascia alta. Idonea per produzione monopezzo, piccole serie e produzione di massa.

Applicazioni

• Lavorazione di cambi e riduttori
• Produzione di ingranaggi di trasmissione di precisione con trasmissione a ingranaggi conici dritti
• Ingranaggi semiasse posteriori per autovetture di alta gamma
• Produzione monopezzo, piccole serie e produzione di massa

Vantaggi

• Elevata efficienza di lavorazione (circa 3–5× una pialla per ingranaggi di specifiche simili)
• Basso livello di rumorosità in esercizio
• Raggiunge la precisione di lavorazione GB 6
• Adatta per sgrossatura e finitura di profili di dente a forma di tamburo

Dati tecnici

• Modelli: YK2712, YK2730
• Modulo max.: 2,5 mm (YK2712); 8 mm (YK2730)
• Diametro pezzo max.: 120 mm (YK2712); 300 mm (YK2730)
• Rapporto max.: 10:1 (entrambi i modelli)
• Larghezza faccia max.: 11 mm (YK2712); 40 mm (YK2730)
• Dimensione utensile: 6" (152,4 mm) per YK2712; 10", 10,5" per YK2730
• Peso macchina: 2000 kg (YK2712); 6000 kg (YK2730)
• Precisione di lavorazione: livello GB 6

Caratteristiche / Specifiche tecniche

• Serie: YK27
• Operazioni previste: sgrossatura e finitura di ingranaggi conici dritti con profilo del dente a forma di tamburo
• Volumi di produzione adatti: monopezzo, piccole serie, produzione in massa
• Settori raccomandati: cambi, riduttori, componenti di trasmissione automobilistica
