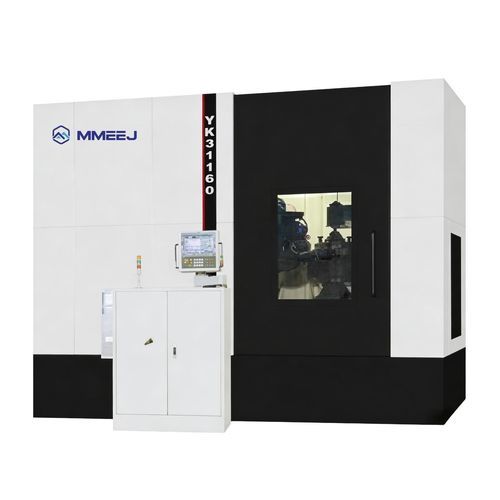

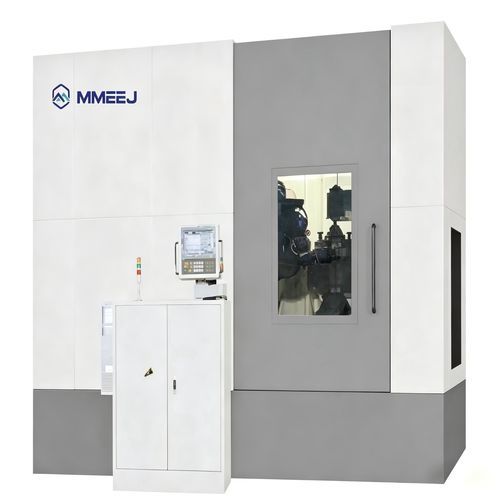

Dentatrice a creatore CNC YK31 series

verticaleper pezzi di grande diametro

Panoramica
Le macchine verticali per dentatura (hobbing) sono centri di lavorazione CNC che utilizzano frese modulatrici (hob) e il metodo generativo per produrre ingranaggi cilindrici, elicoidali, a vite e sincronizzati. La disposizione colonna verticale + tavola rotante garantisce elevata rigidità, basse vibrazioni e facilità di carico per pezzi di grande diametro e peso, rendendole adatte alla produzione in serie e alla lavorazione di precisione nel settore degli ingranaggi.

Caratteristiche principali

• Struttura stabile: colonna verticale e tavola rotante per alta rigidità e riduzione delle vibrazioni, ideale per ingranaggi di grande diametro e grande modulo.
• Alta precisione di lavorazione: supporta ingranaggi dritti, elicoidali, a vite e sincronizzati con profilo dentale e precisione di passo costanti per applicazioni medio-alte.
• Capacità per pezzi di grandi dimensioni: tavole pesanti e bloccaggio ad alta portata per ingranaggi disco, mozzo e grandi diametri; carico/scarico agevole.
• Elevato grado di automazione: controllo CNC con indicizzazione automatica, alimentazione automatica e collegamento multi-asse per qualità e produttività costanti.
• Ampio campo di applicazione: riduttori, macchine per costruzioni, eolico, componenti per macchine utensili e altri settori che richiedono ingranaggi.

Tabella tecnica
Item | UNITÀ | YK31125-6 | YK31160-6 | YK31200-6 | YK31315-6 | YK31400-6 | YK31500-6 | YK31630-6
Numero di assi controllati | | 6 | 6 | 6 | 6 | 6 | 6 | 6
Diametro massimo del pezzo | mm | φ1250 | φ1600 | φ2000 | φ3150 | φ4000 | φ5000 | φ6300
Modulo massimo | mm | 28 | 32 | 36 | 32 | 36 | 36 | 42
Larghezza di lavorazione max | mm | 1000 | 1000 | 1000 | 1000 | 1800 | 1800 | 1800
Diametro mola (max) | mm | φ350/405 | 460/700 | 460/700 | φ350/405 | φ450/700 | φ450/550 | φ450/550
Potenza motore principale | kW | 36 | 51 | 78 | 35 | 115 | 115 | 115
Diametro della tavola | mm | φ1250 | φ1500 | φ1890 | φ2640 | φ3400 | φ3750 | φ3750
Peso | kg | 38000 | 53000 | 55000 | 55000 | 110000 | 115000 | 118000

Specifiche tecniche

• Modelli: YK31125-6, YK31160-6, YK31200-6, YK31315-6, YK31400-6, YK31500-6, YK31630-6.
• Assi controllati: 6 per tutti i modelli.
• Campo diametro pezzo: fino a φ6300 a seconda del modello.
• Modulo massimo: fino a 42 mm a seconda del modello.
• Corsa assiale mandrino: 340–600 mm a seconda del modello; velocità di avanzamento Radiale 1–2000 m/min, Tangenziale 1–3000 m/min, Assiale 0–1000 m/min.
• Motore principale: 35–115 kW a seconda del modello; diametri tavola φ1250–φ3750.
