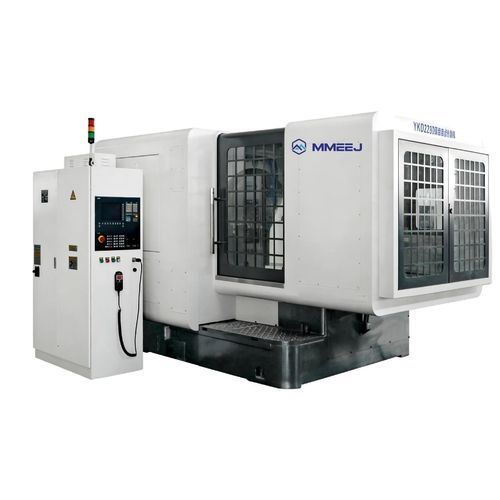

Fresatrice CNC 3 assi YK22 series

4 assiorizzontaledi precisione

Panoramica
La serie YK22 di frese per ingranaggi è progettata per la lavorazione di ingranaggi conici e conici elicoidali in diversi settori industriali. Copre un'ampia gamma di moduli e diametri pezzo, adatta alla produzione nei settori automobilistico, aerospaziale, energie rinnovabili, macchine di precisione e altre applicazioni industriali.

Sistema di controllo e precisione
Dotata di serie del sistema CNC SIEMENS 828D. Sono disponibili come opzione i sistemi FANUC e sistemi nazionali. I pezzi lavorati possono raggiungere precisioni fino alla classe GB 6–7.

Modelli e funzionalità

• Modello YKH: macchina CNC a 4 assi che consente la programmazione di hobing, divisione degli ingranaggi, avanzamento assiale e velocità del tagliente per ottimizzare la lavorazione di ingranaggi conici a piccolo modulo.
• Modello YK: fresatrice CNC 3 assi per ingranaggi conici elicoidali con struttura a culla che offre elevata rigidità strutturale e di trasmissione, garantendo precisione stabile e lunga vita utile.

Dotazione standard
Comprende protezioni complete, asportatore automatico di trucioli e armadio elettrico stagno e indipendente.

Tabella delle prestazioni
Voce | Unità | YKH2212 | YK2212B | YK2232 | YKT2250 | YKD2280 | YK22160
Modulo max. | mm | 2.5 | 3 | 6 | 10 | 15 | 30
Diametro max. pezzo | mm | 125 | 125 | 320 | 500 | 800 | 1610
Rapporto max. | | 10:1 | 10:1 | 10:1 | 10:1 | 10:1 | 10:1
Larghezza di faccia max. | mm | 20 | 20 | 40 | 70 | 100 | 240
Numero denti | | 5–100 | 5–100 | 5–100 | 5–100 | 4–100 | 4–100
Dimensione utensile | inch | 0.5, 1, 1.5, 2, 3.5 | 0.5, 1, 1.5, 2, 3.5 | 6, 7.5, 9 | 6, 9, 12 | 6, 9, 12, 18 | 18–40
Peso macchina | kg | 2300 | 2600 | 6000 | 6500 | 12500 | 95000

Specifiche tecniche

• Serie: YK22 Series
• Controllo: sistema CNC SIEMENS 828D (FANUC e sistemi nazionali opzionali)
• Precisione pezzo: fino a classe GB 6–7
• Modello YKH: 4 assi CNC, hobing programmabile, divisione ingranaggi, avanzamento e velocità utensile
• Modello YK: fresatura ingranaggi conici elicoidali 3 assi, struttura a culla per elevata rigidità
• Dotazione standard: protezione completa, asportatore automatico di trucioli, armadio elettrico stagno e indipendente
• Applicazioni: utensili elettrici, automobili, macchine edili, aeromobili, navi, energie nuove, elettrodomestici intelligenti, macchine utensili di precisione
