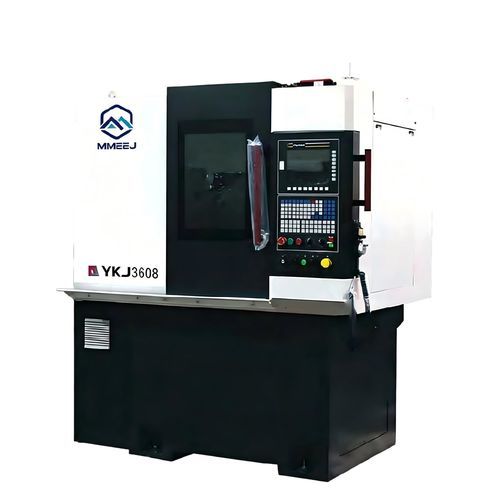

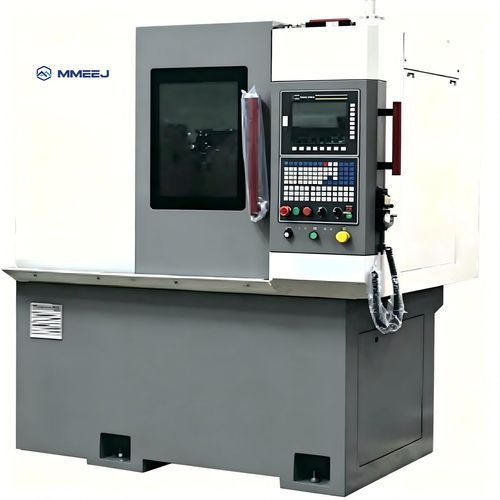

Dentatrice a creatore CNC YK series

orizzontale

Panoramica
Le macchine di hobbing orizzontali offrono serraggio orizzontale per l'usinatura efficiente di ingranaggi su albero. La gamma comprende modelli tradizionali e macchine CNC di fascia alta, costituendo una serie completa adatta a produzione e officina.

Capacità
Modulo di lavorazione: 0,1–6 mm (dipende dal modello). Diametro di lavorazione: 10–100 mm. Sistemi di controllo e numero di assi configurabili. Dispositivi di serraggio e hobs forniti secondo le parti.

Note
Queste macchine di hobbing orizzontali sono progettate per lavorare ingranaggi su albero, alberi scanalati e componenti dentati esterni simili.

Tabella tecnica (modelli e specifiche)
Models: YKJ3608 | YKJ3608/1 | YK 3608 | YK 3608/1 | YK 3608/2
Diametro max. di lavoro (mm): φ80 | φ80 | φ80 | φ80 | φ80
Modulo max. di lavoro (mm): 1.5 | 1.5 | 2 | 1.5 | 1.5
RPM mandrino pezzo (r/min): 500 | 500 | 500 | 500 | 500
RPM mandrino hob (r/min): 2500 | 2500 | 2000 | 2000 | 3000
Lunghezza di scorrimento del hob (mm): 60 | 60 | 60 | 60 | 60
Corsa Z (mm): 200 | 200 | 150 | 150 | 150
Angolo di oscillazione testa hob (gradi): ±45 | -40~+65 | ±40 | -40~+65 | -40～+65
Numero minimo denti (pezzo): 3 | 3 | 3 | 3 | 3
Diam.×lung. max hob (mm): φ63×60 | φ63×60 | φ63×60 | 63×60 | φ63×60
Potenza totale (kVA): 8 | 8 | 10 | 10 | 10
Dimensioni complessive (L/W/H) (mm): 1650×1600×1900 | 1650×1600×1900 | 1950×1285×2100 | 1950×1285×1980 | 1950×1285×1980
Peso macchina (t): ≈3 | ≈3 | ≈3 | ≈3 | ≈3

Caratteristiche / Specifiche tecniche

• Modelli disponibili: YKJ3608, YKJ3608/1, YK 3608, YK 3608/1, YK 3608/2
• Diametro max. di lavoro: φ80 mm
• Modulo max. di lavoro: fino a 2 mm (dipende dal modello)
• Velocità mandrino pezzo: 500 r/min
• Velocità mandrino hob: 2000–3000 r/min a seconda del modello
• Lunghezza scorrimento hob: 60 mm
• Corsa Z: 150–200 mm a seconda del modello
• Angolo di oscillazione testa hob: da ±45 a -40~+65 a seconda del modello
• Numero minimo di denti: 3
• Diam.×lung. max hob: φ63×60 mm (tipico)
• Potenza totale: 8–10 kVA a seconda del modello
• Dimensioni e peso variano per modello (dimensioni ca. da 1650×1600×1900 mm a 1950×1285×2100 mm; peso ≈3 t)
