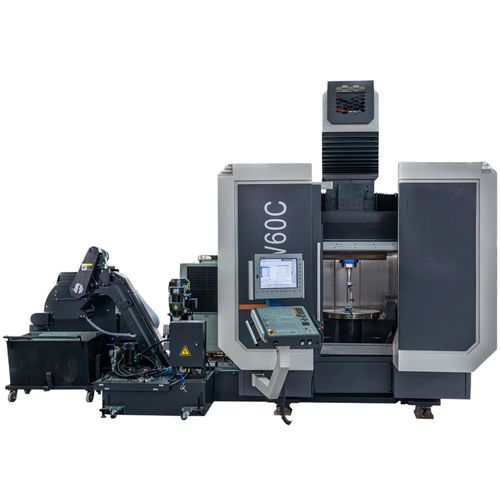

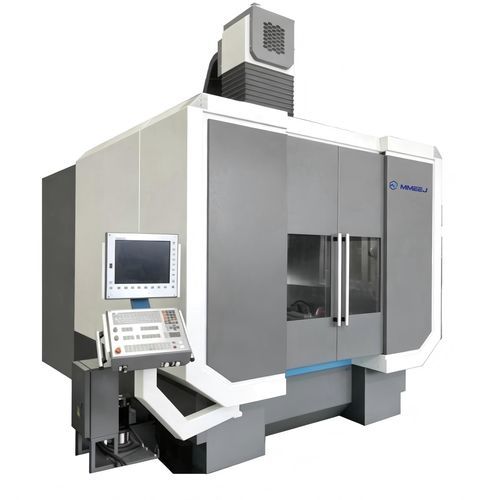

Centro di lavoro CNC 5 assi SVW seriesverticaleHSK A-63SK40
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 5 assi
- Orientazione del mandrino
- verticale
- Testa del mandrino
- HSK A-63, SK40, HSK-A 100, HSK-T63, HSK-T100
- Numero di utensili
- 30 utensili
- Altre caratteristiche
- ad alta velocità
- Corsa X
460 mm, 800 mm, 1.250 mm
(18,11 in, 31,5 in, 49,21 in)- Corsa Y
600 mm, 800 mm, 1.300 mm
(23,62 in, 31,5 in, 51,18 in)- Corsa Z
400 mm, 600 mm, 800 mm
(15,75 in, 23,62 in, 31,5 in)- Velocità di rotazione
10.000 rpm, 12.000 rpm, 18.000 rpm, 30.000 rpm
(62.832 rad.min-1, 75.398 rad.min-1, 113.097 rad.min-1, 188.496 rad.min-1)- Potenza
Min.: 10 kW
(13,6 hp)Max.: 54 kW
(73,42 hp)- Velocità di avanzamento asse X
Min.: 20 mm/min
(0,01 in/s)Max.: 20.000 mm/min
(13,12 in/s)- Velocità di avanzamento asse Y
Min.: 20 mm/min
(0,01 in/s)Max.: 20.000 mm/min
(13,12 in/s)- Velocità di avanzamento asse Z-Not Tr-
Min.: 20 mm/min
(0,01 in/s)Max.: 20.000 mm/min
(13,12 in/s)- Carico massimo del piano di lavoro
500 kg, 850 kg, 2.000 kg, 2.500 kg
(1.102 lb, 1.874 lb, 4.409 lb, 5.512 lb)- Peso massimo utensili
6 kg, 8 kg, 10 kg, 25 kg
(13,2 lb, 17,6 lb, 22 lb, 55,1 lb)- Precisione di collocamento
0,006 mm
(0,00024 in)- Ripetibilità
0,004 mm
(0,00016 in)- Peso totale
10 t, 16 t, 35 t
(11,02 us ton, 17,64 us ton, 38,58 us ton)- Lunghezza totale
4.000 mm, 5.400 mm, 6.900 mm
(157,5 in, 212,6 in, 271,7 in)- Larghezza massima
3.800 mm, 4.500 mm, 5.300 mm
(149,6 in, 177,2 in, 208,7 in)- Altezza totale
3.200 mm, 3.500 mm, 3.900 mm
(126 in, 137,8 in, 153,5 in)
Descrizione
Panoramica
La serie SVW è un centro di lavoro verticale a cinque assi con tavola rotante a culla A/C, mandrino elettrico ad alta velocità e componenti di precisione importati. Consente la lavorazione completa in una singola battuta di pezzi complessi e di grandi dimensioni; le elevate velocità di spostamento rapido riducono i tempi non produttivi e supportano una maggiore produttività.
Specifiche principali
Applicazioni
Opzioni e configurazioni
Informazioni per l'ordine
La serie SVW è un centro di lavoro verticale a cinque assi con tavola rotante a culla A/C, mandrino elettrico ad alta velocità e componenti di precisione importati. Consente la lavorazione completa in una singola battuta di pezzi complessi e di grandi dimensioni; le elevate velocità di spostamento rapido riducono i tempi non produttivi e supportano una maggiore produttività.
Specifiche principali
- Serie e modelli: SVW series (SVW60C, SVW60C-F, SVW80C, SVW80C-F, SVW125A, SVW125A-F)
- Diametri della tavola: φ600 / φ600 / φ800 / φ725 / φ1200 / φ1200 (a seconda del modello)
- Portata massima della tavola: da ≤500 kg a 2500 kg in base al modello
- Dimensioni massime pezzo (Ø×H): fino a 1360×700 mm a seconda del modello
- Corse X/Y/Z: da 460/600/400 mm fino a 1250/1300/800 mm (a seconda del modello)
- Oscillazione asse A: fino a ±140°; rotazione asse C: 360°
- Velocità di avanzamento: 20–20.000 mm/min (alcune varianti limitate a 10.000 mm/min)
- Velocità rapida (X/Y/Z): fino a 60.000 mm/min (a seconda del modello)
- Opzioni mandrino: diverse configurazioni di velocità e potenza (es. fino a 30.000 rpm; potenze fino a 45/54 kW)
- Attacchi mandrino: HSK-A63, HSK-T63, SK40 (724 taper), HSK-A100, HSK-T100
- Magazzino utensili (opz.): tipicamente 30 utensili (alcune varianti 40); cambio utensile tramite braccio robotico
- Controllo numerico (opz.): Heidenhain TNC640
- Potenza totale macchina: ~88–109 kVA; peso appross.: ~10 t a ~35 t a seconda del modello
Applicazioni
- Adatto per aerospaziale, automotive, stampi e matrici, energia, macchine pesanti e produzione di attrezzature di precisione
- Ideale per la lavorazione di geometrie complesse su 5 lati, superfici libere e pezzi di grandi dimensioni in una singola impostazione
Opzioni e configurazioni
- Diverse configurazioni mandrino (velocità/potenza) e opzioni di attacco per adattarsi alle esigenze di lavorazione
- Capacità del magazzino utensili e cambiatori robotizzati opzionali
- Opzioni di controllo (Heidenhain TNC640) e sistemi ausiliari: raffreddamento, nastri trasportatori trucioli e dispositivi di bloccaggio
Informazioni per l'ordine
- Specificare la referenza modello richiesta (SVW60C / SVW60C-F / SVW80C / SVW80C-F / SVW125A / SVW125A-F) e le opzioni al momento della richiesta di offerta
- Contattare il fornitore per la configurazione dettagliata, i requisiti di sito (alimentazione/fondazioni) e i tempi di consegna
