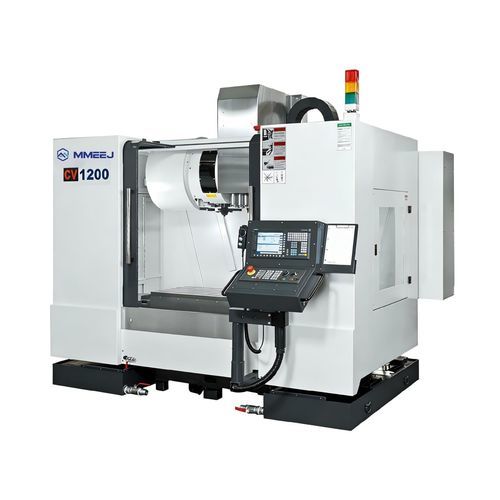

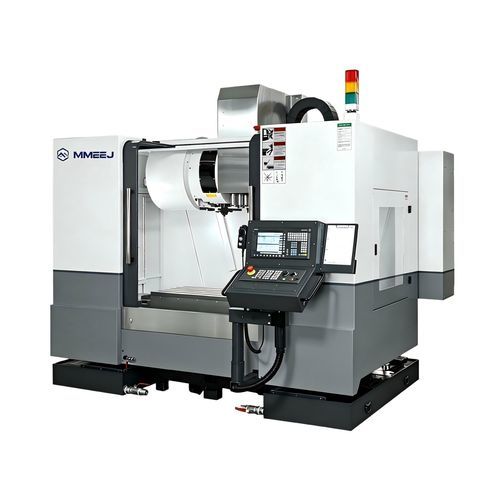

Centro di lavoro CNC 3 assi CV series

verticaleBT 40BT 50

Panoramica
I centri di lavoro verticali CV Series presentano un basamento rigido progettato tramite simulazioni ingegneristiche per massimizzare la rigidità riducendo la massa. Sono progettati per lavorazioni su componenti a piastra, disco o guscio, particolari di precisione e stampi. Ogni macchina consente più operazioni in un'unica fissatura — fresatura, alesatura, foratura, alesatura, svasatura e maschiatura — ed è fornita con cambio utensili automatico (ATC), protezione chiusa, lubrificazione automatica, sistema di raffreddamento e generatore di impulsi manuale portatile (MPG).

Panoramica tecnica (CV Series)

• Modelli: CV-600, CV-800, CV-1000A, CV-1000B, CV-1200A(B), CV-1400(A/B), CV-1600, CV-2000.
• Corsa (indicativa): X 600–2000 mm, Y 410–900 mm, Z 540–800 mm; distanza cono-mesa variabile per modello.
• Velocità mandrino: fino a 10.000 giri/min (CV-600); la maggior parte dei modelli 6.000–8.000 giri/min; varianti con opzioni a doppia velocità.
• Magazzino utensili: tipicamente 24 utensili (fino a 30 su varianti); cambio a braccio lama; cono utensile: BT-40 o BT-50 a seconda del modello.
• Potenza mandrino (continuo / 30 min): da ≈5,5 kW a 18,5 kW (opzioni superiori disponibili).
• Piano di lavoro e portata max: da 700×400 mm / 350 kg fino a 2100×850 mm / 3000 kg a seconda del modello.
• Controllo: Mitsubishi M80 standard. Peso macchina ≈ 4.200–21.000 kg. Alimentazione 15–40 kVA. Serbatoio acqua 200–550 L. Aria compressa: 6 kg/cm².

Caratteristiche

• Basamento rigido ottimizzato tramite simulazione per massimizzare la rigidità e ridurre la massa.
• Cambio utensili automatico (ATC) con braccio a lama.
• Protezione chiusa per la sicurezza dell'operatore.
• Lubrificazione automatica e sistema di raffreddamento integrato.
• Generatore di impulsi manuale portatile (MPG) incluso.
• Capacità di eseguire lavorazioni multiple in un'unica fissatura (fresatura, alesatura, foratura, alesatura, svasatura, maschiatura).
• Opzioni di mandrino, magazzino e potenza motore adattabili alle esigenze applicative.

Applicazioni

• Lavorazione di componenti a piastra, disco e guscio.
• Particolari di precisione e lavorazione stampi/attrezzi.
• Produzione di componenti medio-grandi che richiedono rigidità e capacità multi-operazione.

Controllo e opzioni

• CNC standard: Mitsubishi M80. MPG portatile fornito.
• Opzioni: varianti di potenza mandrino, diverse capacità di magazzino, pacchetti di raffreddamento/filtraggio, opzioni di sicurezza e automazione.
