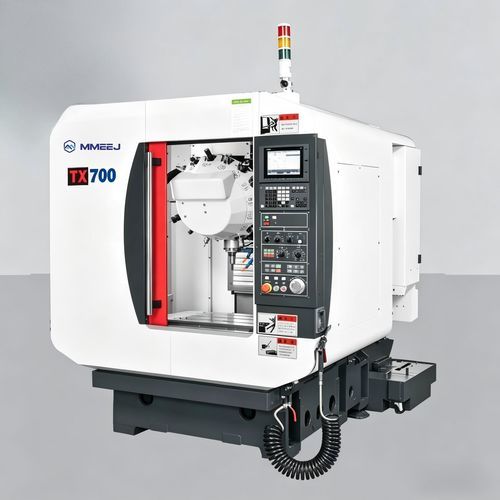

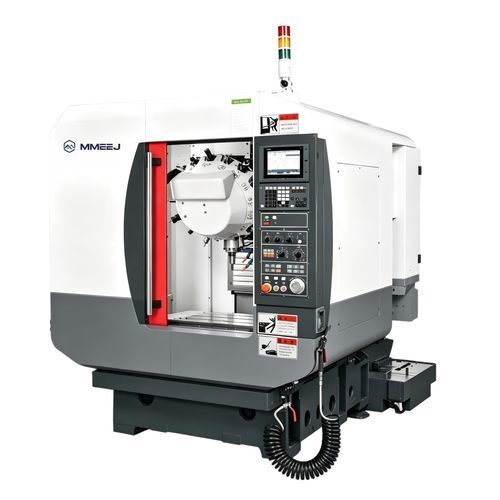

Foratrice-maschiatrice CNC TX series

verticale3 assiper acciaio

Panoramica del prodotto
Centri verticali CNC per foratura e maschiatura progettati per operazioni ad alta velocità e lavorazioni multi-processo. Ingombro contenuto e precisione stabile, adatti alla produzione a lotti di pezzi di precisione di piccole e medie dimensioni nei settori elettronico, automobilistico e medicale.

Caratteristiche principali

• Funzionalità multi-processo: foratura, maschiatura, fresatura, sbavatura e alesatura in un'unica impostazione per ridurre errori di bloccaggio e tempi ciclo.
• Compatibilità materiali: leghe di alluminio, rame, acciaio inossidabile e materie plastiche; ideali per componenti leggeri e di precisione.
• Produzione flessibile: rapidi cambi di programma e utensili per supportare produzioni a piccoli lotti e multi-variante.

Specifiche macchina

• Modello: TX-500 | TX-700 | TX-1000
• Corse (mm): X = 500 | 700 | 1000; Y = 400 | 400 | 500; Z = 330 | 330 | 350
• Distanza punta mandrino – tavola (mm): 170-500 | 170-500 | 150-500
• Velocità mandrino: 12.000 giri/min (tutti i modelli)
• Sistema ATC: tipo disco (senza braccio), magazzino 21 utensili; Ø max utensile (senza adiacente) 60/80 mm; lunghezza max 250 mm; peso max 3 kg; attacco utensile BT-30
• Motori: mandrino 3,5 kW continuo / 5,5 kW (15 min); assi XY/Z 1,5 / 1,5 / 2,2 kW
• Tavola: area 650x400 | 850x400 | 1100x500 mm; carico max 250 | 250 | 350 kg; scanalatura a T 3x14x125 mm
• Velocità: rapidi X/Y/Z = 48/48/48 m/min; avanzamento di taglio 1–20.000 mm/min (TX-500/700), 1–30.000 mm/min (TX-1000)
• Controllo: Mitsubishi M80
• Varie: peso macchina ~3000 | ~3500 | ~4100 kg; consumo 15 KVA; serbatoio refrigerante 200 | 200 | 300 L; alimentazione pneumatica 6 kg/cm²

Dati tecnici e applicazioni tipiche

• Serie: TX (TX-500, TX-700, TX-1000)
• Applicazioni: lavorazione a lotti di pezzi di precisione di piccole e medie dimensioni per elettronica 3C, componenti automotive e dispositivi medicali
• Punti di forza principali: alta velocità del mandrino, ingombro ridotto, capacità multi-processo e ATC senza braccio per cambi utensile rapidi
