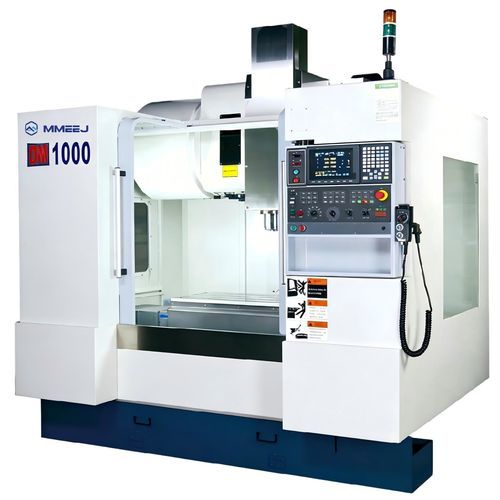

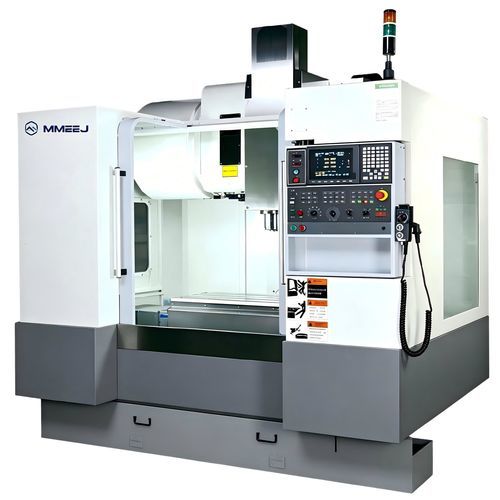

Centro di lavoro CNC 3 assi DM series

verticaleper acciaiotipo tavola

Panoramica del prodotto
La serie DM Series è un centro di lavoro verticale progettato per la lavorazione di contorni complessi degli stampi, componenti automobilistici e pezzi a scatola. Disponibile nei modelli DM-600, DM-800, DM-1000 e DM-1200, la serie è pensata per la produzione di pezzi di stampi di media-piccola taglia. La coppia elevata a basse velocità consente l'asportazione efficiente di materiali difficili da lavorare (acciai ad alta resistenza, leghe ad alta temperatura) oltre agli acciai standard.

Tabella tecnica
Model | DM-600 | DM-800 | DM-1000 | DM-1200
Corsa asse X (mm) | 600 | 800 | 1020 | 1200
Corsa asse Y (mm) | 410 | 500 | 560 | 600
Corsa asse Z (mm) | 540 | 540 | 600 | 675
Distanza naso mandrino - tavola (mm) | 100~640 | 150~690 | 135-735 | 100~775
Velocità mandrino (rpm/min) | 24000 | 18000 | 18000 | 18000
Sistema cambio utensili automatico - Numero utensili (pz) | 24 | 24 | 24 | 24
Diametro max utensile (mm) | 80/125 | 80/125 | 80/125 | 80/125
Lunghezza max utensile (mm) | 200 | 270 | 300 | 300
Peso max utensile (kg) | 8 | 8 | 8 | 7
Metodo cambio utensile | Braccio a lama | Braccio a lama | Braccio a lama | Braccio a lama
Specifica utensile | BT30 | BBT-40 | BBT-40 | BBT-40
Motore mandrino (continuo/30 min) (kW) | 3.7/4.6 | 15/18.5 | 15/18.5 | 15/18.5
Motori assi X/Y/Z (kW) | 1.5/1.5/2.0 | 2.0/2.0/3.5 | 2.0/2.0/3.5 | 3.5/3.5/3.5
Dimensioni piano di lavoro (mm) | 700x400 | 910x500 | 1000x560 | 1220x620
Capacità max tavola (kg) | 350 | 500 | 750 | 1000
T-slot (fessura x larghezza x distanza centro) (mm) | 5x14x63 | 5x18x100 | 5x18x100 | 5x18x100
Velocità rapida X/Y/Z (M/min) | 36 / 36 / 24 | 36 / 36 / 24 | 36 / 36 / 24 | 30 / 30 / 24
Velocità di avanzamento taglio (M/min) | 1-20000 | 1-20000 | 1-20000 | 1-20000
Controllo | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80 | Mitsubishi M80
Peso macchina (kg) | 4200 | 5300 | 7000 | 8500
Consumo energetico (KVA) | 15 | 20 | 25 | 35
Capacità serbatoio refrigerante (L) | 200 | 290 | 290 | 360
Aria richiesta (kg/cm²) | 6 | 6 | 6 | 6

Caratteristiche tecniche

• Serie: DM Series (DM-600, DM-800, DM-1000, DM-1200)
• Applicazioni principali: contorni complessi di stampi, parti automobilistiche e componenti a scatola; ideale per produzione di pezzi di stampi di media-piccola taglia
• Progettato per fornire alta coppia a basse velocità per lavorare materiali difficili
• Opzioni mandrino: 24000 rpm (DM-600) o 18000 rpm (DM-800/DM-1000/DM-1200)
• Cambio utensili automatico: 24 utensili, tipo braccio-lama; attacco utensile BT30 (DM-600) o BBT-40 (DM-800/1000/1200)
• Potenza motore mandrino: 3.7/4.6 kW (DM-600) fino a 15/18.5 kW nei modelli maggiori
• Motori assi (X/Y/Z) variabili per modello, fino a 3.5 kW per asse nel modello più grande
• Dimensioni piano: 700x400 mm a 1220x620 mm; capacità tavola: 350–1000 kg
• Velocità rapide: fino a 36 m/min (X/Y) e 24 m/min (Z); intervallo avanzamento 1–20000 m/min
• Controllo: Mitsubishi M80
• Peso macchina: 4200–8500 kg a seconda del modello
• Consumo: 15–35 KVA; capacità refrigerante: 200–360 L; richiesta d'aria: 6 kg/cm²
