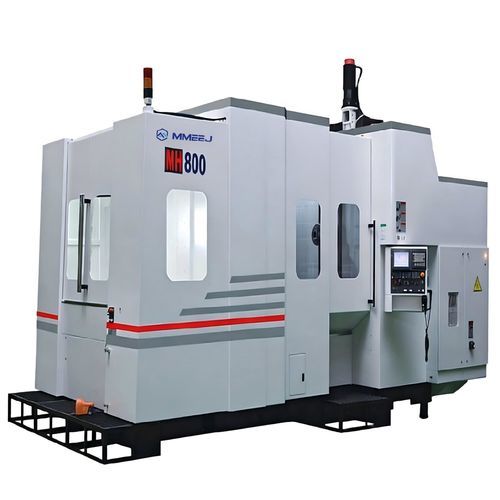

Centro di lavoro 3 assi MH seriesorizzontaleBT 40BT 50
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi
- Orientazione del mandrino
- orizzontale
- Testa del mandrino
- BT 40, BT 50, ISO 40
- Numero di utensili
- 60 utensili, 40 utensili
- Altre funzioni
- di fresatura, di foratura, di maschiatura
- Altre caratteristiche
- ad alta velocità, di alta precisione, con cambia utensile automatico
- Corsa X
1.000 mm, 1.300 mm
(39,37 in, 51,18 in)- Corsa Y
850 mm, 1.200 mm
(33,46 in, 47,24 in)- Corsa Z
950 mm, 1.200 mm
(37,4 in, 47,24 in)- Velocità di rotazione
6.000 rpm, 10.000 rpm
(37.699 rad.min-1, 62.832 rad.min-1)- Potenza
22 kW, 26 kW
(29,91 hp, 35,35 hp)- Altezza massima del pezzo
1.000 mm, 1.300 mm
(39 in, 51 in)- Velocità di avanzamento asse X
32.000 mm/min
(21 in/s)- Velocità di avanzamento asse Y
32.000 mm/min
(21 in/s)- Velocità di avanzamento asse Z-Not Tr-
32.000 mm/min
(21 in/s)- Carico massimo del piano di lavoro
1.000 kg, 2.000 kg
(2.205 lb, 4.409 lb)- Peso massimo utensili
8 kg, 20 kg, 30 kg
(17,6 lb, 44,1 lb, 66,1 lb)- Tempo per cambio utensile
5 s, 8 s
- Peso totale
23.000 kg, 25.000 kg
(50.706,32 lb, 55.115,57 lb)- Lunghezza totale
5.966 mm, 6.991 mm
(234,9 in, 275,2 in)- Larghezza massima
3.470 mm, 4.326 mm
(136,6 in, 170,3 in)- Altezza totale
3.362 mm, 3.948 mm
(132,4 in, 155,4 in)
Descrizione
Descrizione del prodotto

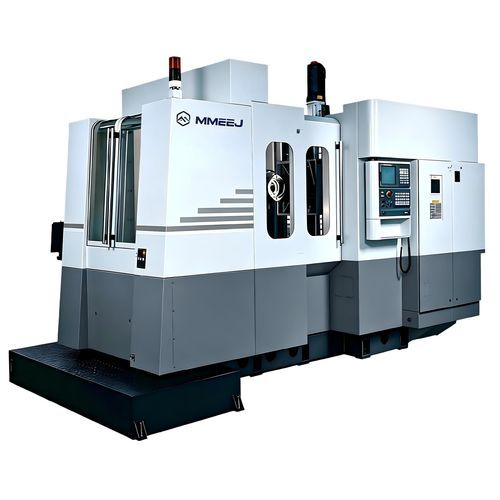

La serie MH è una famiglia di centri di lavoro orizzontali progettata per lavorare pezzi a forma di scatola, scocca e disco. La guida lineare a rulli ad alta velocità garantisce un moto assiale rapido e stabile. Dopo una singola serraggio, un pezzo può essere sottoposto a più lavorazioni tra cui fresatura, alesatura, foratura, alesatura di finitura e maschiatura. La macchina integra funzioni di automazione ed è fornita con cambio utensili automatico (ATC), sistema di lubrificazione automatico, sistema di raffreddamento, generatore di impulsi manuale portatile (MPG) e copertura protettiva integrata.
Dati tecnici (riassunto)
Modelli: MH-800A / MH-800B / MH-1000B
Corsa X/Y/Z (mm): 1000/850/950 — 1000/850/950 — 1300/1200/1200
Centro mandrino a faccia pallet (mm): 60-910 / 60-910 / 80-1280
Naso mandrino al centro pallet (mm): 150-1100 (215-1100)* / 150-1100 (215-1100)* / 200-1400 (285-1400)*
Dimensione pallet (mm): 800×800 / 800×800 / 1000×1000
Ø massimo pezzo (mm): Ø1000 / Ø1000 / Ø1300
Carico massimo pallet (kg): 1000 / 1000 / 2000
Velocità massima mandrino (rpm): fino a 10000 (dipende dal modello)
Capacità ATC: 60 / 40 / 60
Controllore: FANUC 0i-MD
Requisito di potenza: 42 KVA
Ingombro / Peso (mm / kg): 5966×3470 / 23000 — 6991×4326 / 25000 (dipende dal modello)
Caratteristiche principali / specifiche tecniche
La serie MH è una famiglia di centri di lavoro orizzontali progettata per lavorare pezzi a forma di scatola, scocca e disco. La guida lineare a rulli ad alta velocità garantisce un moto assiale rapido e stabile. Dopo una singola serraggio, un pezzo può essere sottoposto a più lavorazioni tra cui fresatura, alesatura, foratura, alesatura di finitura e maschiatura. La macchina integra funzioni di automazione ed è fornita con cambio utensili automatico (ATC), sistema di lubrificazione automatico, sistema di raffreddamento, generatore di impulsi manuale portatile (MPG) e copertura protettiva integrata.
Dati tecnici (riassunto)
Modelli: MH-800A / MH-800B / MH-1000B
Corsa X/Y/Z (mm): 1000/850/950 — 1000/850/950 — 1300/1200/1200
Centro mandrino a faccia pallet (mm): 60-910 / 60-910 / 80-1280
Naso mandrino al centro pallet (mm): 150-1100 (215-1100)* / 150-1100 (215-1100)* / 200-1400 (285-1400)*
Dimensione pallet (mm): 800×800 / 800×800 / 1000×1000
Ø massimo pezzo (mm): Ø1000 / Ø1000 / Ø1300
Carico massimo pallet (kg): 1000 / 1000 / 2000
Velocità massima mandrino (rpm): fino a 10000 (dipende dal modello)
Capacità ATC: 60 / 40 / 60
Controllore: FANUC 0i-MD
Requisito di potenza: 42 KVA
Ingombro / Peso (mm / kg): 5966×3470 / 23000 — 6991×4326 / 25000 (dipende dal modello)
Caratteristiche principali / specifiche tecniche
- Serie: serie MH (MH-800A, MH-800B, MH-1000B)
- Applicazioni: lavorazione di pezzi a forma di scatola, scocca e disco; supporta fresatura, alesatura, foratura, alesatura di finitura e maschiatura dopo serraggio singolo
- Guida: guida lineare a rulli ad alta velocità
- Automazione e affidabilità: alta precisione, elevato grado di automazione, alta affidabilità e forte integrazione meccatronica
- Dotazione standard: cambio utensili automatico (ATC), sistema di lubrificazione automatico, sistema di raffreddamento, generatore di impulsi manuale portatile (MPG), copertura protettiva integrata
- Corsa X/Y/Z (mm): 1000/850/950 (MH-800A/B) — 1300/1200/1200 (MH-1000B)
- Dimensioni pallet (mm): 800×800 (MH-800A/B) — 1000×1000 (MH-1000B)
- Carico massimo pallet (kg): 1000 (MH-800A/B) — 2000 (MH-1000B)
- Velocità mandrino max (rpm): fino a 10000 (a seconda del modello)
- Capacità ATC: fino a 60 utensili (a seconda del modello)
- Controllore: FANUC 0i-MD
- Requisito di potenza: 42 KVA
