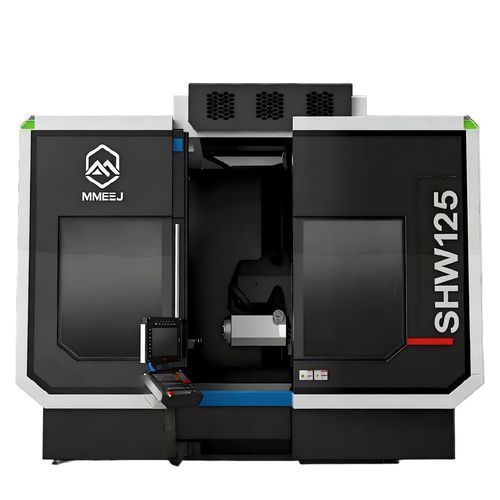

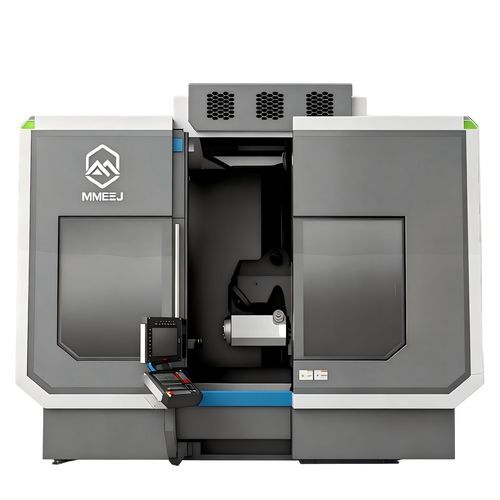

Centro di lavoro CNC 5 assi SHW seriesuniversalea tavola rotanteSK50
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 5 assi
- Orientazione del mandrino
- universale
- Struttura
- a tavola rotante
- Testa del mandrino
- HSK-A 100, SK50
- Altre caratteristiche
- ad alta velocità, ad alta velocità
- Corsa X
1.000 mm, 1.250 mm, 1.600 mm, 2.100 mm
(39,37 in, 49,21 in, 62,99 in, 82,68 in)- Corsa Y
1.000 mm, 1.250 mm, 1.600 mm, 2.100 mm
(39,37 in, 49,21 in, 62,99 in, 82,68 in)- Corsa Z
1.000 mm, 1.400 mm, 1.700 mm
(39,37 in, 55,12 in, 66,93 in)- Velocità di rotazione
Max.: 10.000 rpm
(62.832 rad.min-1)Min.: 0 rpm
(0 rad.min-1)- Potenza
35 kW, 43 kW, 52,4 kW, 54 kW, 75 kW
(47,59 hp, 58,46 hp, 71,24 hp, 73,42 hp, 101,97 hp)- Velocità di avanzamento asse X
Max.: 20.000 mm/min
(13,12 in/s)Min.: 20 mm/min
(0,01 in/s)- Velocità di avanzamento asse Y
Max.: 20.000 mm/min
(13,12 in/s)Min.: 20 mm/min
(0,01 in/s)- Velocità di avanzamento asse Z-Not Tr-
Max.: 20.000 mm/min
(13,12 in/s)Min.: 20 mm/min
(0,01 in/s)- Carico massimo del piano di lavoro
2.000 kg, 4.000 kg, 6.000 kg
(4.409 lb, 8.818 lb, 13.228 lb)- Precisione di collocamento
0,006 mm
(0,00024 in)- Ripetibilità
0,004 mm
(0,00016 in)- Peso totale
20 t, 40 t, 50 t
(22,05 us ton, 44,09 us ton, 55,12 us ton)- Lunghezza totale
5.300 mm, 5.500 mm, 7.000 mm, 9.600 mm
(208,7 in, 216,5 in, 275,6 in, 378 in)- Larghezza massima
5.200 mm, 6.300 mm, 6.800 mm, 8.000 mm
(204,7 in, 248 in, 267,7 in, 315 in)- Altezza totale
3.600 mm, 3.700 mm, 4.000 mm, 5.300 mm
(141,7 in, 145,7 in, 157,5 in, 208,7 in)
Descrizione
Panoramica
La serie SHW è un centro di lavoro 5 assi convertibile verticale–orizzontale progettato per l'alesatura multi-processo in una singola impostazione su pezzi grandi e complessi. Dotata di testa fresante asse B, tavola rotante asse C ad azionamento continuo e mandrino elettrico ad alta velocità, supporta operazioni complete a 5 assi e riduce i tempi non di taglio con traverse rapide fino a 60.000 mm/min sulla maggior parte dei modelli (SHW210: 40.000 mm/min). Modelli: SHW100, SHW125, SHW160, SHW210.
Dati tecnici principali
Applicazioni
Vantaggi in produzione
Opzioni e configurazioni
Contatti
Per disegni tecnici, opzioni di configurazione o preventivi, contattare il nostro team commerciale fornendo le specifiche dei pezzi e i requisiti di produzione.
La serie SHW è un centro di lavoro 5 assi convertibile verticale–orizzontale progettato per l'alesatura multi-processo in una singola impostazione su pezzi grandi e complessi. Dotata di testa fresante asse B, tavola rotante asse C ad azionamento continuo e mandrino elettrico ad alta velocità, supporta operazioni complete a 5 assi e riduce i tempi non di taglio con traverse rapide fino a 60.000 mm/min sulla maggior parte dei modelli (SHW210: 40.000 mm/min). Modelli: SHW100, SHW125, SHW160, SHW210.
Dati tecnici principali
- Modelli e dimensioni utili del banco (Diametro × Larghezza): SHW100 φ1.100×950 mm; SHW125 φ1.250×1.160 mm; SHW160 φ1.600×1.250 mm; SHW210 φ1.700 mm
- Capacità di carico massima: SHW100/SHW125 ≤ 2.000 kg; SHW160 ≤ 4.000 kg; SHW210 ≤ 6.000 kg
- Corse X/Y/Z (mm): SHW100 1000/1000/1000; SHW125 1250/1250/1000; SHW160 1600/1600/1400; SHW210 2100/2100/1700
- Ampiezza asse B: -30° a 180°; asse C: rotazione continua (n×360°)
- Velocità di alimentazione di taglio: 20–20.000 mm/min; velocità rapida: fino a 60.000 mm/min (SHW210: 40.000 mm/min)
- Velocità del mandrino: 0–10.000 rpm (SHW100/125) o 0–7.000 rpm (SHW160/210); coni mandrino: SK50 o HSK-A100 a seconda del modello
- Potenza mandrino (S1/S6-40%): esempi — SHW100/125 35/43 kW; SHW160 52,4/54 kW; SHW210 75/75 kW
- Magazzino utensili (opzionale): 40–60 posti; cambio utensile automatico con braccio robotico; diametro massimo utensile (posizione adiacente vuota) φ250 mm
- Precisione: posizionamento X/Y/Z 0,006 mm; ripetibilità 0,004 mm; posizionamento assi B/C 6 s; precisione RTCP ±0,02 mm
- CNC opzionale: Heidenhain TNC640; potenza totale macchina: 95–150 kVA; peso stimato: 20–50 t
Applicazioni
- Lavorazione di grandi componenti per aerospaziale, automotive, energia e macchinari pesanti
- Produzione di stampi e matrici con contorni complessi a 5 assi
- Lavorazione di componenti rotanti e cilindrici con necessità di rotazione banco e alta capacità di carico
Vantaggi in produzione
- La lavorazione in singola fissazione riduce la movimentazione dei pezzi e gli errori accumulati
- La configurazione convertibile verticale/orizzontale aumenta la flessibilità per geometrie diverse
- Le traverse rapide riducono i tempi non produttivi e incrementano la produttività
- Il controllo assi di precisione e la RTCP garantiscono accuratezza multi-asse ripetibile
Opzioni e configurazioni
- Capacità magazzino utensili opzionali (40–60 posizioni) e ATC con braccio robotico
- Scelta cono mandrino: SK50 (7:24) o HSK-A100 a seconda del modello
- CNC personalizzabile (Heidenhain TNC640) e configurazioni elettriche
Contatti
Per disegni tecnici, opzioni di configurazione o preventivi, contattare il nostro team commerciale fornendo le specifiche dei pezzi e i requisiti di produzione.
