Grigliato in acciaio

pressatoantiscivoloper pavimento industriale

Informazioni sul prodotto
La griglia pressata è il tipo di grigliato più utilizzato in molti paesi europei. La tecnica di produzione, diversa dalla griglia elettroforgiata, permette numerose varianti di maglia, altezza e spessore delle barre portanti. In combinazione con diverse opzioni di materiale è possibile adattare la griglia alle esigenze tecniche e architettoniche del progetto. È disponibile una versione antisdrucciolo mediante incavi sulle barre portanti e/o trasversali.

Descrizione costruttiva

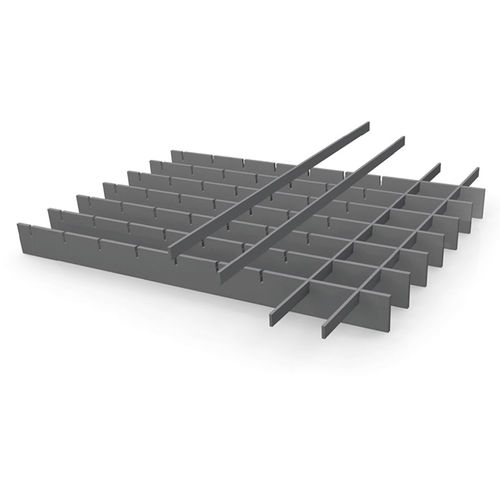

Nella griglia pressata le barre trasversali (di norma acciaio piatto laminato a freddo) vengono pressate nelle barre portanti previamente tranciate. L'orditura perimetrale è fornita come profilo a T o piatto e saldata per resistenza. Le maglie terminali sono generalmente uguali; sono possibili configurazioni personalizzate secondo le esigenze.

Dati tecnici
Maglie comuni per barre portanti da 2 a 3 mm
Barra portante | Barra trasversale (colonne)
Righe:
11,1 | 11,1, 16,65, -, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
21 | 11,1, 16,65, 21,0, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
22,2 | 11,1, 16,65, 21,0, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
33,3 | 11,1, 16,65, 21,0, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
44,4 | 11,1, 16,65, 21,0, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
55,5 | 11,1, 16,65, 21,0, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
66,6 | 11,1, 16,65, 21,0, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
99,9 | 11,1, 16,65, 21,0, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9

Maglie comuni per barre portanti da 4 a 5 mm
Barra portante | Barra trasversale (colonne)
Righe:
21 | 16,65, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
25 | 16,65, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
33,3 | 16,65, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
50 | 16,65, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
66,6 | 16,65, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9
99,9 | 16,65, 22,2, 33,3, 44,4, 49,95, 66,6, 99,9

Profili standard delle barre portanti
Barra portante 2 mm | Barra portante 3 mm | Barra portante 4 mm | Barra portante 5 mm
Righe:
20/2 | 20/3 | - | -
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
50/2 | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | 80/3 | 80/4 | 80/5
- | 90/3 | 90/4 | 90/5
- | 100/3 | 100/4 | 100/5
- | - | - | 110/5
- | - | - | 120/5
- | - | - | 130/5
- | - | - | 140/5
- | - | - | 150/5
- | - | - | 160/5
- | - | - | 170/5

Sistemi di fissaggio (accessori)

• Fissaggio doppio B: 2 staffe superiori, staffa inferiore, 2 viti esagonali e 2 dadi quadri.
• Piastra forata saldata: secondo specifica cliente; viti fornite dal cliente.
• Fissaggio per perno: perno di assestamento e flangia; versioni per ambienti altamente corrosivi disponibili.
• Connettore di giunzione: parte superiore e inferiore filettate con vite Allen (per cornici piatte).
• Fissaggio Hilti: parti superiori e inferiori unite; elevata resistenza alle vibrazioni; montaggio da una sola persona.
• Varianti B, B10, S, sicurezza A/D: altre soluzioni di serraggio per esigenze di montaggio diverse.

Caratteristiche / specificazioni tecniche

• Tipologia: griglia pressata (barre trasversali pressate nelle barre portanti tranciate).
• Materiali: barre trasversali generalmente in acciaio piatto laminato a freddo; opzioni secondo applicazione.
• Configurazioni maglia: numerose combinazioni standard e possibilità di personalizzazione.
• Spessori barre portanti: profili standard da 2 a 5 mm.
• Bordatura: profilo a T o piatto, saldatura per resistenza.
• Versione antisdrucciolo: disponibile mediante incavi sulle barre.
• Applicazioni tipiche: passerelle, ponti, scale, parcheggi, piattaforme e installazioni industriali o architettoniche.
