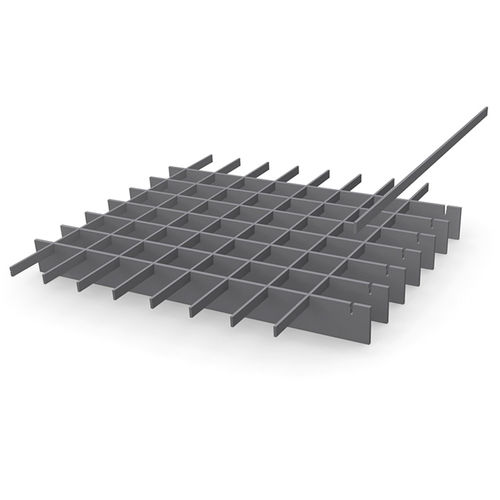

Grigliato a maglia rettangolare

pressatoa maglia quadrata

Informazioni sul prodotto
MEISER ha sviluppato la grata Ultra come alternativa in versione pressata alle reti elettrosaldate e alle stuoie pressate convenzionali. Una tecnica di giunzione pressata appositamente sviluppata assicura un collegamento stabile tra le barre portanti e le barre trasversali; su richiesta è disponibile una saldatura puntiforme aggiuntiva. La progettazione riduce il rischio di allentamento delle barre trasversali durante la segatura, rendendo la grata Ultra particolarmente adatta per il taglio a misura e le successive lavorazioni. Le griglie sono fornite rifilate e disponibili in diverse maglie e dimensioni a stock. Il lato delle barre trasversali può essere bordato su richiesta.

Dati tecnici
Maglie comuni
Barra portante | Barra trasversale
33,3 | 33,3 ; 66,6 ; 99,9
66,6 | 33,3 ; 66,6 ; 99,9

Profili standard della barra portante
Barra portante 2 mm | Barra portante 3 mm
25/2 | 25/3
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3

Sistemi di fissaggio

• Fissaggio doppio B — Costituito da 2 staffe superiori, staffa inferiore, 2 viti esagonali e 2 dadi quadri.
• Fissaggio con bullone — Costituito da bulloni di testa e flange di trattenuta; per ambienti altamente corrosivi (es. offshore) disponibile anche come X-BT; versione pre-montata X-GR RU.
• Giunto a battuta per griglia — Composto da parte superiore e inferiore con filetto e vite a brugola.
• Fissaggio Hilti — Costituito da staffe superiori e inferiori collegate; elevata resistenza alle vibrazioni, montaggio agevole da una sola persona e tempi di installazione ridotti.
• Fissaggio B — Costituito da staffa superiore, staffa inferiore, viti M8x60 e dado quadro M8.
• Fissaggio B 10 — Costituito da staffa superiore, vite a esagono incassato, staffa inferiore e dado.
• Fissaggio S — Costituito da vite a testa piatta, staffa inferiore e dado quadro.
• Fissaggio di sicurezza A — Costituito da parte superiore di sicurezza, parte inferiore, vite esagonale e dado quadro.
• Fissaggio di sicurezza D — Costituito da parte superiore di sicurezza, parte inferiore, vite esagonale e dado quadro.

Caratteristiche / specifiche tecniche

• Tipo di prodotto: griglia pressata (Ultra Grating)
• Tecnologia di giunzione: unione pressata specifica tra barre portanti e trasversali; saldatura puntiforme opzionale
• Adattabilità: progettata per il taglio a misura e le lavorazioni successive (ridotto rischio di allentamento delle barre trasversali durante la segatura)
• Lunghezza massima barre trasversali: fino a 1.500 mm
• Fornitura: griglie rifilate; disponibili in diverse maglie e dimensioni a stock
• Maglie comuni: barra portante 33,3 mm con barre trasversali 33,3 / 66,6 / 99,9 mm; barra portante 66,6 mm con barre trasversali 33,3 / 66,6 / 99,9 mm
• Profili standard delle barre portanti: 25/2, 30/2, 35/2, 40/2 (2 mm) e 25/3, 30/3, 35/3, 40/3 (3 mm)
• Opzione bordo: lato barre trasversali bordabile su richiesta
• Accessori: diversi sistemi di fissaggio disponibili (doppio B, fissaggio con bullone, giunto a battuta, Hilti, B, B 10, S, fissaggi di sicurezza A/D)
