Grigliato in metallo

saldato

Informazioni sul prodotto

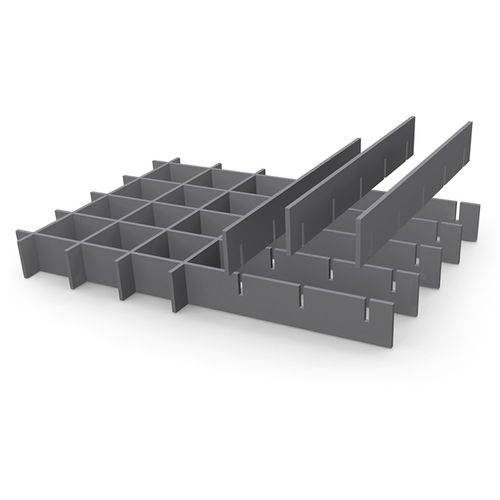

La griglia doppia prende il nome dal fatto che le barre portanti e le barre trasversali hanno la stessa sezione e quindi la stessa altezza. Una barra portante è appoggiata su entrambe le estremità e il suo lato inferiore non è scanalato. Rispetto alla griglia pressata standard, la griglia doppia assicura un migliore schermaggio visivo e un aspetto più curato.

Dati tecnici
Maglie comuni per barre portanti da 2 a 3 mm
Barra portante | Barre trasversali (colonne)
22,2 | 16,65 | 22,2 | - | 44,4 | 66,6
33,3 | 16,65 | 22,2 | 33,3 | - | 66,6
44,4 | 16,65 | 22,2 | - | 44,4 | -
66,6 | 16,65 | 22,2 | 33,3 | - | 66,6

Maglie comuni per barre portanti da 5 mm
Barra portante | Barre trasversali (colonne)
33,3 | 16,65 | 33,3 | 66,6 | 99,9
66,6 | 16,65 | 33,3 | 66,6 | -
99,9 | 16,65 | 33,3 | - | 99,9

Profili standard delle barre portanti
Barra portante 2 mm | Barra portante 3 mm | Barra portante 5 mm
25/2 | 25/3 | -
30/2 | 30/3 | 30/5
35/2 | 35/3 | 35/5
40/2 | 40/3 | 40/5
45/2 | 45/3 | 45/5
50/2 | 50/3 | 50/5
- | 60/3 | 60/5
- | 70/3 | 70/5
- | 80/3 | -
- | 90/3 | -
- | 100/3 | -

Accessori / Fissaggi

• Piastre forate saldate: Piastre forate saldate secondo le specifiche del cliente; i tiranti/viti sono forniti dal cliente; esecuzione e posizione definite in base al carico e alle possibilità di fissaggio in cantiere.
• Fissaggio con bullone di sedimentazione: Bullone di testa con flange di ritenuta; disponibile in versioni per ambienti altamente corrosivi (es. X-BT) e in versione preassemblata X-GR RU.
• Morsetto Hilti: Parte superiore a sella e parte inferiore connesse; elevata resistenza alle vibrazioni, montaggio agevole da una sola persona.
• Morsetto B: Parte superiore a sella, parte inferiore del morsetto, vite esagonale M8x60 e dado quadrato M8.
• Morsetto di sicurezza A: Parte superiore di sicurezza, parte inferiore, vite esagonale e dado quadrato.
• Morsetto di sicurezza D: Parte superiore di sicurezza, parte inferiore, vite esagonale e dado quadrato.

Applicazioni / Riferimenti (esempi)

• Centri logistici e magazzini
• Musei e edifici pubblici
• Palestre e scuole
• Progetti architettonici e impianti industriali

Specifiche tecniche

• Barre portanti e traverse: stessa sezione e stessa altezza.
• Barra portante: appoggiata su entrambe le estremità; lato inferiore non scanalato.
• Migliore schermatura visiva rispetto alla griglia pressata.
• Maglie e combinazioni standard indicate sopra (barre portanti 2–3 mm e 5 mm).
• Profili disponibili: 25/2, 25/3, 30/2, 30/3, 30/5, 35/2, 35/3, 35/5, 40/2, 40/3, 40/5, 45/2, 45/3, 45/5, 50/2, 50/3, 50/5, 60/3, 60/5, 70/3, 70/5, 80/3, 90/3, 100/3.
