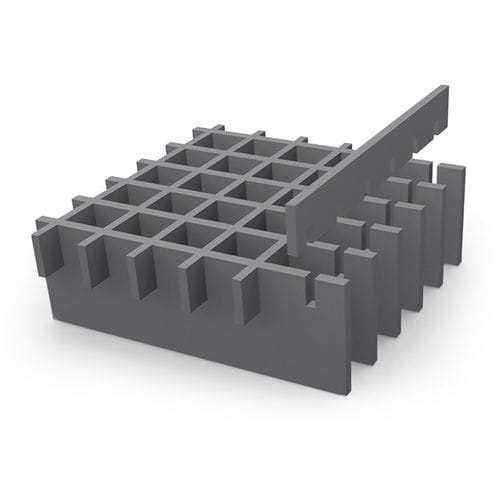

Grigliato in acciaio inossidabile

in acciaioper uso prolungatodentato

Product information
Le griglie pesanti MEISER sono griglie pressate progettate per sostenere carichi superficiali e carichi per ruota molto elevati. Presentano barre portanti particolarmente alte e/o spesse, mentre le barre trasversali sono dimensionate di conseguenza. La controdentatura formatasi durante la pressatura incrementa la stabilità trasversale, consentendo di sopportare carichi uniformemente distribuiti superiori a 50 tonnellate e carichi su impronta fino a 10 tonnellate. Ogni pannello viene progettato caso per caso in funzione della luce tra i supporti e dell'impiego previsto. Possibilità di esecuzione in acciaio inox o acciaio di pregio su richiesta.

Technical data
Common mesh spacing
Barra portante 25 → Barra trasversale: 50, 75, 100
Barra portante 50 → Barra trasversale: 50, 75, 100
Barra portante 75 → Barra trasversale: 50, 75, 100
Barra portante 100 → Barra trasversale: 50, 75, 100

Standard bearing bar profiles
Profili disponibili per spessore della barra portante:
80/8 — 90/8 — 100/8 — 110/8 — 120/8 — 130/8 — 140/8 — 150/8
80/10 — 90/10 — 100/10 — 110/10 — 120/10 — 130/10 — 140/10 — 150/10
100/12 — 110/12 — 120/12 — 130/12 — 140/12 — 150/12 — 160/12 — 170/12 — 180/12 — 190/12 — 200/12

Accessories / Fixings
Welded-in holed fixing plates
Piastrine forate saldate disponibili e fornite secondo la specifica del cliente. Dimensioni e disposizione dei fori definite per adattarsi alle condizioni di fissaggio in cantiere; le viti sono fornite dal cliente salvo diverso accordo.

References

• Ponte Ilanz, Svizzera
• Nave trasporto auto sul Reno
• Ponte Waldschlösschen, Dresda

Characteristics / technical specifications

• Tipo: griglia pesante pressata MEISER con controdentatura
• Barre portanti: profili alti e/o spessi per resistere a carichi molto elevati
• Portata: carichi uniformemente distribuiti > 50 t; carichi per ruota fino a 10 t
• Maglie: combinazioni di barre portanti (25, 50, 75, 100) e traverse (50, 75, 100)
• Profili standard: da 80/8 a 200/12 in funzione dello spessore
• Esecuzione: adattata caso per caso secondo luci e applicazione prevista
• Materiali: acciaio; possibilità di acciaio inox o acciai pregiati
• Fissaggi: piastrine forate saldate (dimensione e posizione dei fori secondo specifica cliente)
