Informazioni sul prodotto

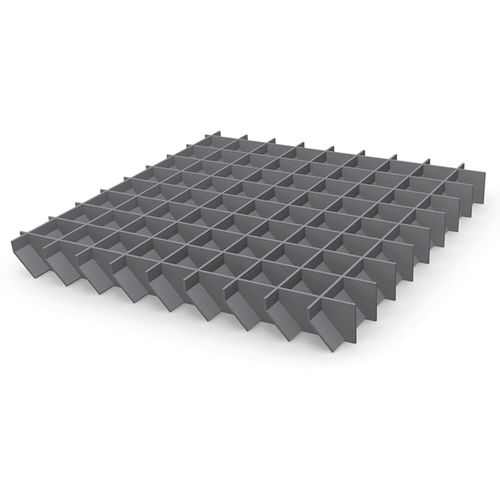

Questa versione speciale della griglia a barre inclinate unisce i vantaggi strutturali delle griglie pressate e delle griglie piene al design a lamelle inclinate. L'angolo delle barre trasversali è liberamente selezionabile. La profondità di punzonatura delle barre portanti è di soli 10 mm, a beneficio della portata. Materiali disponibili: acciaio, alluminio, acciaio inox. È possibile praticare incisioni nelle barre portanti per aumentare l'aderenza antiscivolo. Lunghezza massima delle traverse producibili: 1.250 mm. Impieghi consigliati: rivestimento facciate, attraversamenti e passerelle.

Dati tecnici — Maglie più comuni
Barra portante | Barre trasversali
22,2 | 22,2; 33,3; 44,4; 66,6
33,3 | 22,2; 33,3; 44,4; 66,6
44,4 | 22,2; 33,3; 44,4; 66,6
66,6 | 22,2; 33,3; 44,4; 66,6
99,9 | 22,2; 33,3; 44,4; 66,6

Profili standard delle barre portanti
Barra portante 2 mm | Barra portante 3 mm
25/2 | 25/3
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3

Accessori / Fissaggi

• Piastrina forata saldata: Piastrina forata saldata secondo le specifiche del cliente; le viti sono fornite dal cliente.
• Fissaggio B: Costituito da staffa superiore, staffa inferiore, viti esagonali M8x60 e dado quadro M8.

Applicazioni / Specifiche tecniche

• Materiali: acciaio, alluminio, acciaio inox
• Profondità di punzonatura delle barre portanti: 10 mm
• Lunghezza massima delle traverse producibili: 1.250 mm
• Angolo delle barre trasversali: selezionabile liberamente
• Possibilità di incisioni nelle barre portanti per maggiore antiscivolamento
• Impieghi consigliati: rivestimento di facciate, attraversamenti, passerelle
