Grigliato in metallo

Informazioni sul prodotto
Quando si vuole limitare la trasparenza, la griglia a barre inclinate offre schermatura controllata preservando caratteristiche portanti ed estetiche. Applicazioni tipiche: pavimentazioni di ponti e passerelle, protezione solare, griglie di ventilazione, facciate e controsoffitti.

Materiali e impieghi

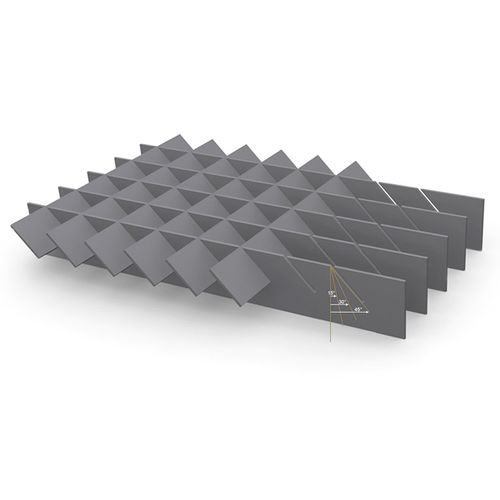

MEISER fornisce la griglia a barre inclinate in acciaio, alluminio e acciaio inox. I traversini sono inseriti a pressione con angoli di 15°, 30° o 45° per ottenere vari gradi di trasparenza. Lunghezza massima traversini: 1.500 mm.

Dati tecnici
Maglie più comuni (esempi)
Barra portante | Barre trasversali
33,3 | 22,2 | 33,3 | 66,6
66,6 | 22,2 | 33,3 | 66,6
99,9 | 22,2 | 33,3 | 66,6

Profili standard delle barre portanti (esempi)
Barra portante 2 mm | Barra portante 3 mm
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3
- | 60/3
- | 70/3
- | 80/3
- | 90/3
- | 100/3

Sistemi di fissaggio / Accessori

• Piastrina forata saldata: piastrina forata saldata secondo specifica del cliente; viti fornite dal committente.
• Fissaggio B: staffa superiore, staffa inferiore, viti M8x60 e dado quadro M8.

Referenze / Applicazioni

• Parcheggio biciclette, Erftstadt
• OneOnOne House, Lussemburgo
• Parcheggio, Bielefeld
• Tecnologia biomedica, Università di Twente, Enschede
• Parcheggio, Bietigheim‑Bissingen

Caratteristiche / Specifiche tecniche

• Materiali disponibili: acciaio, alluminio, acciaio inox (MEISER)
• Angoli traversini: 15°, 30°, 45°
• Lunghezza massima traversini: 1.500 mm
• Inclinazione 15°: possibile solo con barra portante spessore 3 mm
• Maglie e profili standard: vedi tabelle sopra (esempi)
