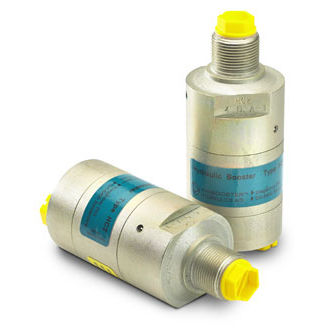

Mini booster oscillante HC2

per olio

Descrizione L'HC2 è un'unità compatta che pesa solo 1,0 kg. È ideale per l'uso in una varietà di applicazioni in cui è richiesta la costruzione e il mantenimento di alta pressione L'HC2 aumenta la pressione di alimentazione ad una pressione di uscita più elevata e compensa automaticamente il consumo di olio per mantenere l'alta pressione. La regolazione della pressione di uscita si effettua variando la pressione fornita. Funzioni Il funzionamento di base è illustrato nel diagramma di funzionamento. L'olio viene convogliato attraverso la valvola direzionale CV verso l'attacco IN, scorrendo liberamente attraverso le valvole di ritegno KV1, KV2 e DV verso il lato alta pressione H. In questa condizione si ottiene il massimo flusso attraverso il booster con una funzione di avanzamento rapido. Al raggiungimento della pressione della pompa sul lato alta pressione H, le valvole KV1, KV2 e DV si chiuderanno. La pressione finale viene raggiunta dalla pompa oscillante OP. L'unità si arresta automaticamente al raggiungimento della pressione finale sul lato alta pressione H. Se esiste una caduta di pressione sul lato alta pressione a causa di consumo o perdite, la valvola OP funzionerà automaticamente per mantenere la pressione finale.
