Mini booster oscillante HC2P

per olio

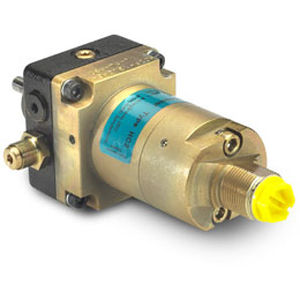

Descrizione dell'intensificatore idraulico del miniBOOSTER di HC2P Il HC2P è una pompa di innesco autoadescante che assicura una pressione fino a 800 barre. È ideale per uso in varie applicazioni dove non c'è nessun circuito idraulico disponibile. La pompa di innesco è una combinazione di pompa a ingranaggi e del miniBOOSTER HC2. Come altri modelli del miniBOOSTER, il HC2P compensa automaticamente il consumo di olio per mantenere l'alta pressione. L'adeguamento della pressione dello sbocco è effettuato dal lato a bassa pressione (pompa a ingranaggi). Riguardante la sua capacità di flusso, il HC2P è un'unità compatta che pesa soltanto 2,1 chilogrammi. Funzioni Il funzionamento di base è illustrato nel diagramma di funzione. Dall'entrata di aspirazione l'olio è trascinato l'insieme dell'ingranaggio della pompa, in cui la pressione è aumentata a approssimativamente 40 barre ed è alimentata al in porto del ripetitore, in cui passa liberamente per le valvole di ritenuta rv, KV1 e KV2 il lato ad alta pressione H. Quando la pressione di conclusione è raggiunta dal lato ad alta pressione H, le valvole KV1 e KV2 si chiuderanno. La pressione di conclusione sarà raggiunta dall'unità d'oscillazione della pompa OP. Se una perdita di pressione dal lato ad alta pressione esiste dovuto consumo o perdita, la valvola OP funzionerà automaticamente per mantenere la pressione di conclusione. Quando la pompa è bloccata, non ci sarà pressione sul In-porto e sul pilota Supply 2, inducente rv ad aprire permettere che il liquido ritorni al carro armato
