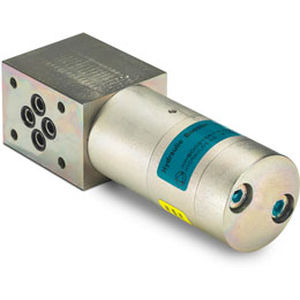

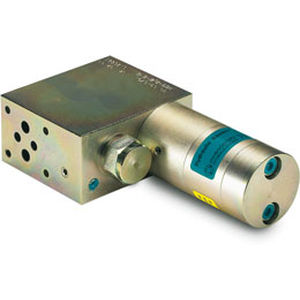

Mini booster oscillante HC3-C

per olio

Descrizione Il HC3-C, una variante del HC3, è usato per le applicazioni con le più grandi portate, fornendo una risposta veloce l'esclusione incorporata fino a 50 l/min. È un'unità compatta che pesa soltanto 4,0 chilogrammi, progettati per uso in NG6 (D03) che impila i sistemi molteplici. La pressione massima dello sbocco è di 500 barre nelle versioni standard. Un adeguamento della pressione dello sbocco è effettuato variando la pressione assicurata. Funzioni Quando la pressione della pompa è raggiunta sul porto di A, valvola di ritenuta (b) si chiuderà e l'olio scorrerà tramite orifizio (a) l'unità d'oscillazione della pompa OP. La pressione di conclusione sarà raggiunta dalla pompa d'oscillazione OP. L'unità si bloccherà automaticamente quando la pressione di conclusione dal lato ad alta pressione è raggiunta. Se una perdita di pressione dal lato ad alta pressione esiste dovuto consumo o perdita, la valvola OP funzionerà automaticamente per mantenere la pressione di conclusione.
