Descrizione

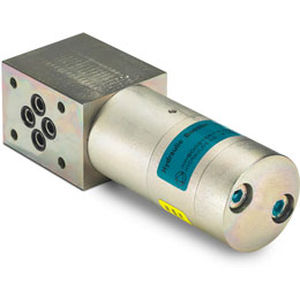

Il HC3-I è una variante della fornitura HC3 ad alta pressione sul porto di B. È progettato per uso in NG6 (D03) che impila i sistemi molteplici. L'unità è compatta pesando soltanto 3,5 chilogrammi.
Il HC3 ha la valvola di spurgo pilota-azionata ha incorporato come caratteristica standard. La pressione massima dello sbocco è di 500 barre nelle versioni standard. Gli adeguamenti della pressione dello sbocco è effettuato variando la pressione assicurata.
Funzioni
Il funzionamento di base è illustrato nel diagramma di funzione. L'olio è alimentato tramite il piatto di collegamento alla valvola di regolazione al in porto del HC3 che passa liberamente per le valvole di ritenuta KV1, KV2 e DV al lato ad alta pressione H.
Dal lato ad alta pressione H, l'olio è alimentato a porto B sul piatto di collegamento. In questo massimo di circostanza attraversi il ripetitore è dare raggiunto vanno avanti veloce la funzione. Quando la pressione della pompa è raggiunta dal lato ad alta pressione H, le valvole KV1, KV2 e DV si chiuderanno. La pressione di conclusione sarà raggiunta dall'unità d'oscillazione della pompa OP. L'unità si bloccherà automaticamente quando la pressione di conclusione dal lato ad alta pressione è raggiunta. Se una perdita di pressione dal lato ad alta pressione esiste dovuto consumo o perdita, la valvola OP funzionerà automaticamente per mantenere la pressione di conclusione.
---
