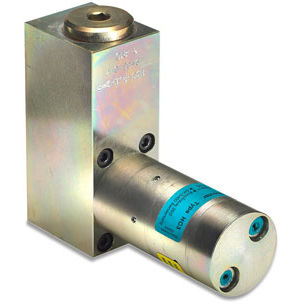

Mini booster oscillante HC3-F

per olio

Descrizione Il HC3 - la F è una variante diritta del montante del HC3 con un filtro da 10 micron e 2 orifizi incorporati. Ha tutti i porti in un'estremità e l'intero modello è una progettazione del miniBOOSTER. È un'unità compatta che pesa soltanto 4,3 chilogrammi. Il HC3 ha la valvola di spurgo pilota-azionata ha incorporato come caratteristica standard. La pressione massima dello sbocco è di 500 barre nelle versioni standard. Gli adeguamenti della pressione dello sbocco è effettuato variando la pressione assicurata. Funzioni Il funzionamento di base è illustrato nel diagramma di funzione. L'olio è alimentato tramite il piatto di collegamento ed il filtro al in porto del HC3 che passa liberamente per le valvole di ritenuta KV1, KV2 e DV al lato ad alta pressione H. Dal lato ad alta pressione H l'olio è alimentato a porto A sul piatto di collegamento. In questo massimo di circostanza attraversi il ripetitore è dare raggiunto vanno avanti veloce la funzione. Quando la pressione della pompa è raggiunta dal lato ad alta pressione H, le valvole KV1, KV2 e DV si chiuderanno. La pressione di conclusione sarà raggiunta dall'unità d'oscillazione della pompa OP. L'unità si bloccherà automaticamente quando la pressione di conclusione dal lato ad alta pressione è raggiunta. Se una perdita di pressione dal lato ad alta pressione esiste dovuto consumo o perdita, la valvola OP funzionerà automaticamente per mantenere la pressione di conclusione.
