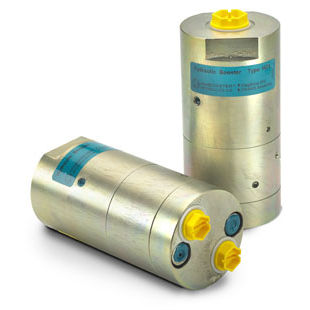

Mini booster oscillante HC4

per olio

Descrizione Il HC4 è ideale per uso nelle applicazioni dove un più in grande quantità di liquido ad alta pressione è richiesto. Il HC4 è un'unità compatta che pesa soltanto 3,7 chilogrammi, ma consegna fino a 7,0 litri/minuto di flusso dello sbocco. Come il HC2, solleva la pressione assicurata ed automaticamente compensa il consumo di olio per mantenere l'alta pressione. L'adeguamento della pressione dello sbocco è effettuato variando la pressione assicurata. Funzioni Il funzionamento di base è illustrato nel diagramma di funzione. L'olio è alimentato tramite il cv direzionale della valvola al in porto, passante liberamente per le valvole di ritenuta KV1, KV2 e DV il lato ad alta pressione H. In questo massimo di circostanza attraversi il ripetitore è dare raggiunto vanno avanti veloce la funzione. Quando la pressione della pompa è raggiunta dal lato ad alta pressione H, le valvole KV1, KV2 e DV si chiuderanno. La pressione di conclusione sarà raggiunta dall'unità d'oscillazione della pompa OP. L'unità si bloccherà automaticamente quando la pressione di conclusione dal lato ad alta pressione H è raggiunta. Se una perdita di pressione dal lato ad alta pressione esiste dovuto consumo o perdita, la valvola OP funzionerà automaticamente per mantenere la pressione di conclusione.
