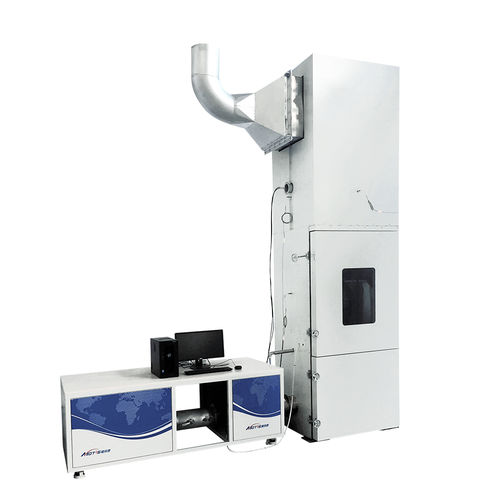

Apparecchio per prove di resistenza al fuoco BTA

automaticocontrollato da computerper prodotti edili

L'apparecchiatura di prova Brandschacht, in conformità con la norma DIN 4102 Parte 15, è progettata per le prove di resistenza al fuoco di materiali ed elementi edilizi. Il "Brandschacht" è una camera quadrata con un flusso d'aria costante introdotto dal basso e con gas di combustione che fuoriescono dalla parte superiore della camera. I campioni sono montati verticalmente ed esposti alla fiamma generata da un bruciatore a gas quadrato. L'apparecchiatura per il test Brandschacht è composta da: - La "Brandschacht" ha una dimensione interna di 800 mm per 800 mm per 2000 mm. - La parete della camera è una struttura multistrato, composta (dall'interno all'esterno) da lamiera d'acciaio di 2 mm, feltro ceramico di 6 mm (densità non superiore a 600 kg/m3), due fibre isolanti minerali di 40 mm di spessore (densità nominale 100 kg/m3) e lamiera d'acciaio. - La camera è composta, dal basso verso l'alto, da camera d'ingresso, regolatore d'aria, camera di combustione, sezione di misurazione e uscita. - La camera di ingresso viene introdotta con aria a portata e temperatura costante attraverso un condotto di φ200 sul lato destro. - Un sistema di ingresso a temperatura costante in grado di fornire un flusso d'aria costante a una portata di 10±1m3/min e una temperatura di 23±2°C. - Camera di ingresso dotata di termocoppia isolata di tipo K per misurare la temperatura dell'aria in ingresso con una precisione di 0,1°C. - Stabilizzatore d'aria, posto sopra la camera di ingresso, costituito da una piastra d'acciaio poroso e da più strati di feltro in fibra di vetro, per omogeneizzare il flusso d'aria in ingresso.
