Apparecchio per prove di resistenza alla fiamma

automaticoper prodotti edilidi fiamma

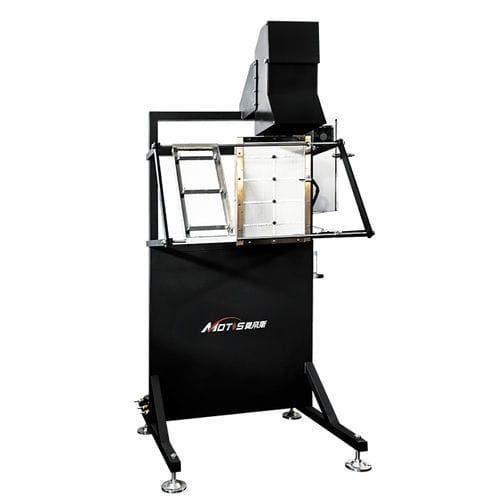

L'apparecchio di propagazione della fiamma per pannelli radianti, conforme alla norma ASTM E162, è progettato per misurare l'infiammabilità superficiale dei materiali da costruzione e delle materie plastiche cellulari. Durante il test ASTM E162, un campione inclinato di 6 x 8 pollici viene posto di fronte a un pannello radiante di 12 x 18 pollici alimentato a gas. Il campione viene acceso sul bordo superiore e l'operatore registra la distanza e il tempo di avanzamento del fronte di fiamma. Allo stesso tempo, il sistema registra l'aumento di temperatura nel camino sopra il pannello a calore radiante. Il risultato del test è l'indice del pannello radiante (Is), determinato dalla propagazione della fiamma e dall'evoluzione del calore (aumento della temperatura nel camino). L'apparecchiatura per la propagazione della fiamma del pannello radiante è costituita da: - Un pannello radiante, di dimensioni pari a 12" per 18", realizzato in cemento poroso e alloggiamento in ghisa. - Un aspiratore di tipo venture per miscelare gas propano e aria. - Una soffiante centrifuga sul retro del pannello radiante per fornire aria a 9,4L/s. - Sistema di alimentazione del gas, che fornisce gas propano al pannello radiante. - Accenditore elettrico a scintilla e valvola di spegnimento automatico per l'accensione del pannello radiante. - Pirometro per la misurazione della temperatura superficiale del pannello radiante in fiamme. - Bruciatore di calibrazione in acciaio inox e misuratore di flusso del gas metano. - Portacampioni in acciaio inox, con punti di osservazione da 3'' per determinare la propagazione della fiamma. - Bruciatore pilota in acciaio inox e misuratore di portata del gas acetilene. - Pila in acciaio inox con otto termocoppie di tipo K. - Sistema di acquisizione dati, per raccogliere temperature e tempi ogni secondo. - Software operativo, con funzioni di calibrazione del sistema, procedura di base, procedura di test ed esportazione di dati e rapporti.
