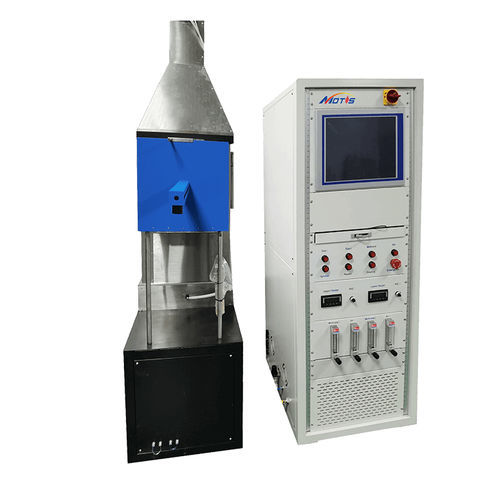

Impianto per prove di flusso termico OSU

automaticodi materialiindustriale

L'apparecchiatura OSU Rate of Heat Release Apparatus è utilizzata per determinare il tasso di rilascio di calore del materiale della cabina dell'aeromobile in conformità al 14 CFR 25.853(d), FAA Fire Test Handbook Chapter 5. Riepilogo del test OSU sulla velocità di rilascio del calore Il campione viene montato verticalmente e spinto nella camera di prova. Nella camera di prova viene immesso un flusso d'aria costante a temperatura costante, mentre un radiante termico da 3,5w/cm2 e una fiamma pilota vengono applicati alla superficie esposta del campione. Il tasso di rilascio di calore dal campione in fiamme viene calcolato misurando la temperatura prima e dopo il passaggio attraverso la camera di prova. Il test OSU si applica ai materiali nei seguenti punti dell'aeromobile: - Pannelli del soffitto e delle pareti - Divisori - Strutture della cucina - Pareti di grandi armadietti - Vani portaoggetti L'apparecchiatura OSU per il rilascio di calore è costituita da - Camera di prova in acciaio inox isolata da 25 mm, con finestra di osservazione laterale e porta con guarnizione. - Quattro elementi riscaldanti in carburo di silicio, tipo LL 508 mm per 16 mm. - L'elemento riscaldante è controllato da due regolatori di temperatura PID per fornire un riscaldamento radiante costante. - Il sistema di distribuzione dell'aria offre un flusso d'aria costante di 21-24 gradi. - Flusso d'aria a 0,04 metri cubi al secondo. - Refrigeratore e dispositivo di trasferimento del calore per il sistema di raffreddamento dell'aria. - Soffiante ad alta pressione per fornire il flusso d'aria. - Termopili per la misurazione del tasso di rilascio del calore, cinque giunzioni di termocoppie calde nel camino e cinque giunzioni fredde nella camera d'aria. - Due misuratori di flusso di calore raffreddati ad acqua per misurare la densità del flusso di calore al centro e agli angoli. - Controllore del flusso di massa del gas metano per la calibrazione automatica del sistema.
