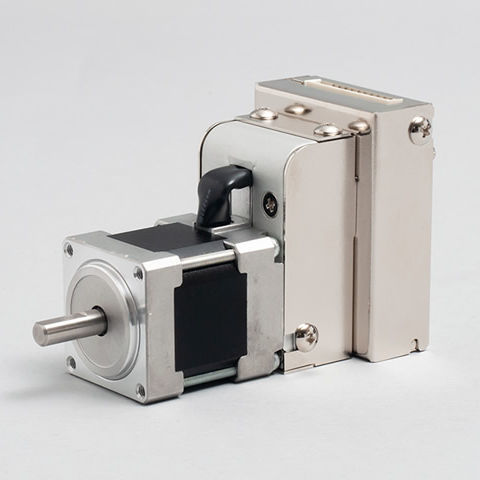

Servomotore con controllore integrato CM1-x-11S30E

passo-passo24 Va risparmio energetico

Panoramica
COOL MUSCLE CM1 è un sistema servo AC integrato che combina driver, controller ed encoder ad alta risoluzione. Fornisce una soluzione compatta e facile da usare per il motion control, garantendo controllo in anello chiuso e prestazioni precise a basse velocità, semplificando al contempo cablaggio e messa in servizio.

Integrazione e facilità d'uso
Tutti i dispositivi necessari per il controllo motore convenzionale sono integrati in COOL MUSCLE, eliminando la necessità di amplificatori esterni, controller separati e cablaggi complessi. La configurazione e l'uso avvengono da PC tramite comandi semplici con il software CWL. I programmi di movimento memorizzati possono essere eseguiti tramite interruttori per operazioni di base senza competenze specifiche sui servo.

Vantaggi

• Integrazione compatta: riduce cablaggio e ingombro; connessione tipica: un unico cavo al PC/PLC e alimentazione +24 VDC.
• Controllo e programmazione semplici: set di comandi intuitivi e configurazione parametri via CWL riducono i tempi di sviluppo.
• Comportamento tipo servo a costo contenuto: feedback da encoder su progetto stepper per ottenere prestazioni simili a un servo con implementazione più semplice.

Alta prestazione
CM1 combina il design stepper con l'encoder ad alta risoluzione MUSCLE e algoritmi di controllo per fornire elevata coppia a basse velocità, risparmio energetico e bassa generazione di calore, garantendo rotazione fluida e silenziosa.

Funzionalità chiave

• Controllo in anello chiuso completo per prevenire passi persi e blocchi.
• Controllo vettoriale per rotazione fluida e riduzione delle vibrazioni a basse velocità.
• Capacità di molto bassa velocità: encoder a risoluzione 50.000 che consente controllo fino a 0,012 RPM per operazioni di precisione a bassa velocità.
• Funzione di controllo della coppia utile per applicazioni Pick & Place e controllo a spinta.
• Capacità di rete: supporto Daisy Chain tramite scheda opzionale per configurazioni multi-asse.
• Esteso set di parametri per adattare il comportamento alle applicazioni specifiche.

Applicazioni

• Sistemi di trasferimento
• Pick & Place
• Dispenser
• Macchine di avvitamento
• Medico, semiconduttori, intrattenimento e molti altri settori industriali (utilizzato in milioni di applicazioni)

Note sulle comparazioni delle prestazioni

• Energia / corrente: CM1 assorbe solo la corrente necessaria e può ridurre il consumo rispetto al controllo stepper convenzionale in open-loop (confronto interno).
• Rumore: progettato per rotazione più silenziosa e fluida rispetto alle implementazioni stepper tipiche.
• Temperatura: minore generazione di calore grazie al feedback dell'encoder e al controllo ottimizzato.

Specifiche / dati tecnici

• Famiglia / modello: CM1
• Tipo di sistema: Sistema servo AC integrato (driver, controller ed encoder integrati)
• Controllo: Controllo in anello chiuso completo; controllo vettoriale
• Risoluzione encoder: 50.000 (encoder ad alta risoluzione MUSCLE)
• Velocità minima controllabile: 0,012 RPM (controllo a velocità molto bassa)
• Alimentazione: +24 VDC (cablaggio tipico: cavo unico verso PC/PLC + alimentazione)
• Programmazione movimento: Programmi memorizzati; set di comandi semplice; software utilità CWL per impostazione parametri, configurazione e monitoraggio
• Rete: Supporto Daisy Chain tramite scheda opzionale per più assi
• Funzioni: Posizionamento, controllo velocità, controllo coppia, impostazioni basate su parametri
• Applicazioni tipiche: Transfer, Pick & Place, Dispenser, avvitamento e altre applicazioni industriali
• Caratteristiche di prestazione: Alta coppia a bassa velocità, risparmio energetico, bassa generazione di calore, funzionamento silenzioso
