Motore coppia sincrono CWFL03820-01430NW48-S000

trifase48 Va magneti permanenti

Panoramica del prodotto

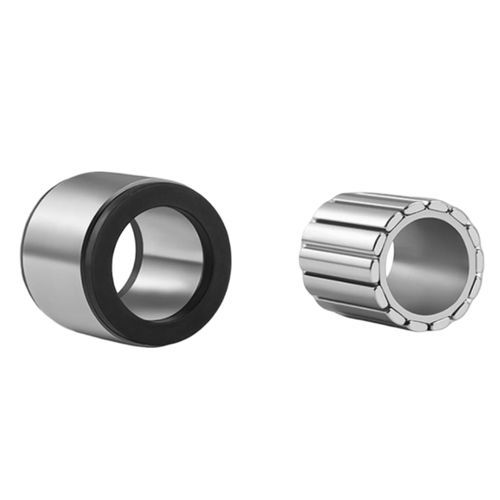

Il CWFL03820-01430NW48-S000 è un kit di motore coppia frameless compatto da φ37,5 mm, fornito con statore e rotore separati per integrazione diretta nella struttura ospite. Progettato per applicazioni direct-drive a ingombro ridotto, eroga 0,14 N·m di coppia nominale e 0,42 N·m di coppia di picco fino a 3000 RPM alimentato a 48 VDC. Il PMSM 8 poli trifase con FEM sinusoidale è ottimizzato per controllo servo FOC. L’isolamento Classe F (155 °C) garantisce funzionamento affidabile in ambienti industriali gravosi come giunti di robot collaborativi, attuatori gimbal e tavole rotanti di precisione.

Punti chiave

• Kit frameless: statore + rotore per montaggio diretto sulla struttura ospite
• Ø37,5 mm diametro esterno statore — il più piccolo della serie CWFL per progetti di giunti compatti
• Coppia nominale 0,14 N·m / coppia di picco 0,42 N·m a 3000 RPM (48 VDC)
• PMSM 8 poli 3 fasi con FEM sinusoidale per controllo FOC fluido
• Isolamento Classe F (155 °C); sensori Hall e temperatura opzionali
• Personalizzabile: lunghezza pacco statore, diametro foro, avvolgimento; nessun MOQ

Specifiche rapide
Modello: CWFL03820-01430NW48-S000
Tensione nominale: 48 VDC
Coppia nominale: 0,14 N·m
Coppia di picco: 0,42 N·m
Velocità nominale: 3000 RPM
Potenza nominale: 44 W
Stator OD: φ37,5 mm
Peso: 0,13 kg

Specifiche elettriche (48 VDC)
Tensione nominale: 48 VDC
Corrente nominale: 1,4 A
Corrente di picco (istantanea): 4,2 A
Potenza di uscita nominale: 44 W
Back-EMF (Ke): 7 Vrms/krpm
Costante di coppia (Kt): 0,1007 N·m/A
Pole: 8
Inerzia del rotore: 2,57 × 10⁻⁶ kg·m²
Classe isolamento: F (155 °C)

Parametri dimensionali
Lunghezza pacco statore (Ls): 19,6 mm
Lunghezza rotore (Lr): 22,6 mm
Stator OD (ØD): 37,5 mm
Foro (Ød, H7): 12 mm
ØA min: 23,6 mm
ØB max: 34,5 mm
ØC max (entrambe le estremità): 36,5 mm
E max: 5,5 mm
F max: 9,5 mm

Cablaggio e opzioni sensori
Alimentazione: 3 fili (U/V/W), L = 200 mm, isolamento TEFLON; U — Rosso, V — Bianco, W — Nero
Sensore Hall (opzionale): 5 fili — Vcc, GND, HA (Verde), HB (Blu), HC (Bianco); L = 200 mm, TEFLON
Sensore temperatura (opzionale): 2 fili — + (Arancione), − (Giallo); L = 200 mm, TEFLON
Cuscinetto: non incluso — la struttura ospite fornisce il supporto

Configurazioni di tensione disponibili
12 VDC: CWFL03820-01430NW12-S000 — 5,1 A nominale, 15,4 A picco, Ke = 1,9 Vrms/krpm, Kt = 0,0273 N·m/A
24 VDC: CWFL03820-01430NW24-S000 — 2,7 A nominale, 8,1 A picco, Ke = 3,6 Vrms/krpm, Kt = 0,0518 N·m/A
48 VDC: CWFL03820-01430NW48-S000 — 1,4 A nominale, 4,2 A picco, Ke = 7 Vrms/krpm, Kt = 0,1007 N·m/A
Personalizzazioni: spessore pacco, foro, avvolgimento, tipo sensore configurabili su richiesta

Figure
Disegno dimensionale e curve coppia-velocità forniti nelle immagini prodotto.

Specifiche tecniche

• Serie: CWFL φ37,5 mm
• Modello: CWFL03820-01430NW48-S000
• Tensione nominale: 48 VDC
• Coppia nominale: 0,14 N·m
• Coppia di picco: 0,42 N·m
• Velocità nominale: 3000 RPM
• Potenza nominale: 44 W
• Corrente nominale: 1,4 A; Corrente picco: 4,2 A
• Ke: 7 Vrms/krpm; Kt: 0,1007 N·m/A
• Pole: 8; Inerzia rotore: 2,57 × 10⁻⁶ kg·m²
• Classe isolamento: F (155 °C)
• Stator OD: 37,5 mm; Foro (H7): 12 mm
• Peso: 0,13 kg
• Campo operativo: −20 °C a +40 °C; Umidità ≤ 90% RH
• Sensori opzionali: Hall (5 fili), Temperatura (2 fili)
