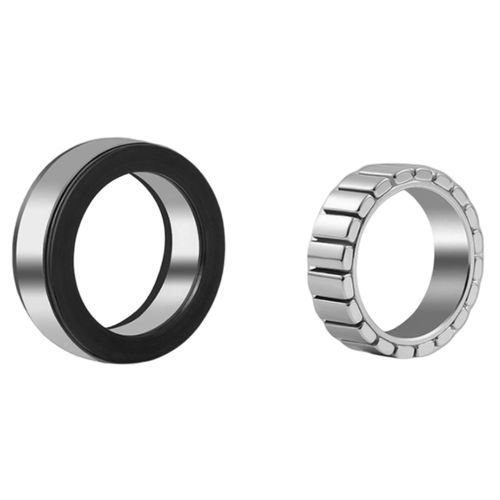

Motore coppia sincrono CWFL05720-05530NW48-S000

a 3 fasi48 Va magneti permanenti

Panoramica del prodotto
Il CWFL05720-05530NW48-S000 è un kit motore coppia senza telaio φ57 mm che eroga 0,55 N·m di coppia nominale e 1,65 N·m di coppia di picco a 3000 giri/min con 48 VDC. Il PMSM trifase a 10 poli bilancia densità di coppia e risposta dinamica, adatto a giunti di bracci robot collaborativi, attuatori per gimbal e assi rotativi di precisione.

PUNTI CHIAVE

• Ø statore φ57 mm per applicazioni di coppia di media portata
• 0,55 N·m nominale / 1,65 N·m picco a 3000 giri/min con 48 VDC
• PMSM 10 poli 3 fasi con FEM sinusoidale per controllo FOC fluido
• Isolamento classe F (155 °C); sensore Hall e sensore di temperatura opzionali
• Impilaggio statore, diametro foro e avvolgimento personalizzabili — nessun MOQ

Specifiche rapide
Tensione nominale — 48 VDC
Coppia nominale — 0,55 N·m
Coppia di picco — 1,65 N·m
Velocità nominale — 3000 giri/min
Potenza nominale — 173 W
Ø statore — φ57 mm

Specifiche elettriche (48 VDC)
Parametro — Valore
Modello — CWFL05720-05530NW48-S000
Tensione nominale — 48 VDC
Corrente nominale — 5,3 A
Corrente di picco (istantanea) — 15,9 A
Potenza in uscita nominale — 173 W
Velocità nominale — 3000 giri/min
Coppia nominale — 0,55 N·m
Coppia di picco (istantanea) — 1,65 N·m
Costante FEM (Ke) — 7,2 Vrms/krpm
Costante di coppia (Kt) — 0,1036 N·m/A
Inerzia del rotore — 4,76 × 10⁻⁶ kg·m²
Poli — 10
Classe di isolamento — F (155 °C)
Peso — 0,28 kg
Ambiente operativo — −20 °C a +40 °C; Umidità ≤ 90% RH

Parametri dimensionali
Parametro — Valore
Ls (lunghezza impilamento statore) — 19,6 mm
Lr (lunghezza rotore) — 22,6 mm
ØD (Ø statore) — 57 mm
Ød (diametro foro, H7) — 20 mm
ØA min — 33,4 mm
ØB max — 53,5 mm
ØC max (entrambe le estremità) — 56 mm
E max — 5,9 mm
F max — 9,9 mm

Opzioni cablaggio e sensori
Parametro — Valore
Conduttori di alimentazione — 3 fili (U/V/W), L = 200 mm, isolamento TEFLON; U — Rosso, V — Bianco, W — Nero
Sensore Hall (opzionale) — 5 fili: Vcc, GND, HA (Verde), HB (Blu), HC (Bianco) — L = 200 mm, TEFLON
Sensore temperatura (opzionale) — 2 fili: + (Arancione), − (Giallo) — L = 200 mm, TEFLON
Cuscinetto — Non incluso — la struttura ospite fornisce il cuscinetto

Configurazioni di tensione disponibili
12 VDC — CWFL05720-05530NW12-S000: parametri avvolgimento 12 V disponibili
24 VDC — CWFL05720-05530NW24-S000: parametri avvolgimento 24 V disponibili
48 VDC — CWFL05720-05530NW48-S000: 5,3 A nominale, 15,9 A picco, Ke = 7,2 Vrms/krpm, Kt = 0,1036 N·m/A

Disegni e grafici di prestazione
Il disegno dimensionale e le curve coppia-velocità sono forniti per l'integrazione meccanica e come riferimento delle prestazioni.

Specifiche tecniche

• Modello: CWFL05720-05530NW48-S000
• Serie: CWFL φ57mm
• Tensione nominale: 48 VDC
• Coppia nominale: 0,55 N·m
• Coppia di picco: 1,65 N·m
• Velocità nominale: 3000 giri/min
• Potenza nominale: 173 W
• Corrente nominale: 5,3 A (config 48 V)
• Corrente di picco (istantanea): 15,9 A
• Costante FEM Ke: 7,2 Vrms/krpm
• Costante di coppia Kt: 0,1036 N·m/A
• Poli: 10 (PMSM 10 poli 3 fasi)
• Inerzia del rotore: 4,76 × 10⁻⁶ kg·m²
• Ø statore: 57 mm
• Diametro foro (Ød, H7): 20 mm
• Lunghezza impilamento statore (Ls): 19,6 mm; Lunghezza rotore (Lr): 22,6 mm
• Peso: 0,28 kg
• Classe di isolamento: F (155 °C)
• Sensori opzionali: sensore Hall (5 fili), sensore temperatura (2 fili)
• Conduttori di alimentazione: U/V/W, TEFLON, 200 mm
• Ambiente operativo: −20 °C a +40 °C; Umidità ≤ 90% RH
