Motore coppia sincrono CWFL10413-15030NW48-S000

trifase48 Va magneti permanenti

Panoramica del prodotto

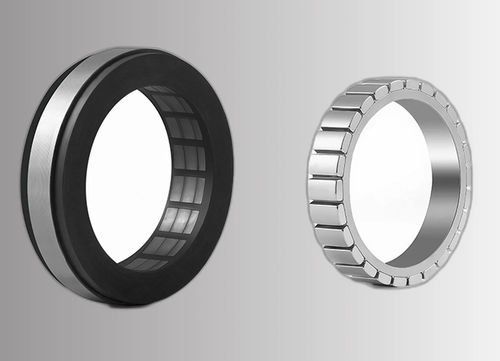

Il CWFL10413-15030NW48-S000 è un kit motore di coppia frameless φ104 mm della serie A, con uno stack statore sottile da 13 mm e un foro interno di 45 mm (H7). Il grande passaggio centrale consente di instradare cablaggi, linee pneumatiche o encoder ad albero cavo attraverso l'articolazione senza aumentare la lunghezza assiale. Il PMSM trifase a 16 poli eroga 1,50 N·m nominali e 4,50 N·m di picco a 3000 RPM con 48 VDC, garantendo coppia molto fluida a bassa velocità adatta a spalle di robot collaborativi, tavole rotanti ad albero cavo e portali industriali.

PUNTI CHIAVE

• Ø esterno statore φ104 mm, stack sottile 13 mm (serie A) per progettazioni con vincolo assiale
• 1,50 N·m nominale / 4,50 N·m picco a 3000 RPM con 48 VDC
• PMSM 16 poli 3 fasi per funzionamento molto uniforme a bassa velocità
• Isolamento classe F (155 °C); sensore Hall e sensore di temperatura opzionali
• Stack, foro interno e avvolgimento personalizzabili senza MOQ

Riepilogo
Tensione nominale — 48 VDC
Coppia nominale — 1,50 N·m
Coppia di picco — 4,50 N·m
Velocità nominale — 3000 RPM
Potenza nominale — 471 W
Ø statore — φ104 mm

Specifiche elettriche (48 VDC)
Modello — CWFL10413-15030NW48-S000
Tensione nominale — 48 VDC
Corrente nominale — 14,1 A
Corrente di picco (istantanea) — 42,3 A
Potenza in uscita nominale — 471 W
Velocità nominale — 3000 RPM
Coppia nominale — 1,50 N·m
Coppia di picco (istantanea) — 4,50 N·m
Costante Back-EMF (Ke) — 7,4 Vrms/krpm
Costante di coppia (Kt) — 0,1064 N·m/A
Inerzia del rotore — 9,61 × 10⁻⁵ kg·m²
Poli — 16
Classe d'isolamento — F (155 °C)
Peso — 0,71 kg
Ambiente operativo — −20 °C a +40 °C; Umidità ≤ 90 % RH

Parametri dimensionali
Ls (lunghezza stack statore) — 12,6 mm
Lr (lunghezza rotore) — 15,6 mm
ØD (Ø esterno statore) — 104 mm
Ød (foro interno, H7) — 45 mm
ØA min — 63,3 mm
ØB max — 98,6 mm
ØC max (entrambe le estremità) — 102 mm
E max — 7 mm
F max — 11 mm

Cablaggio e opzioni sensori
Conduttori di alimentazione — 3 fili (U/V/W), L = 200 mm, isolamento TEFLON; U = Rosso, V = Bianco, W = Nero
Sensore Hall (opzionale) — 5 fili: Vcc, GND, HA (Verde), HB (Blu), HC (Bianco) — L = 200 mm, TEFLON
Sensore temperatura (opzionale) — 2 fili: + (Arancione), − (Giallo) — L = 200 mm, TEFLON
Cuscinetto — Non incluso; il cuscinetto deve essere fornito dalla struttura ospitante

Configurazioni di tensione disponibili
36 VDC — CWFL10413-15030NW36-S000: parametri avvolgimento 36 V disponibili su richiesta
48 VDC — CWFL10413-15030NW48-S000: 14,1 A nominale, 42,3 A picco, Ke = 7,4 Vrms/krpm, Kt = 0,1064 N·m/A
60 VDC — CWFL10413-15030NW60-S000: parametri avvolgimento 60 V disponibili su richiesta
Personalizzato — Spessore stack, foro interno, avvolgimento e opzioni sensore configurabili per l'applicazione

Disegno dimensionale
Disegno dimensionale e immagini prodotto disponibili su richiesta (disegno meccanico e curva coppia-velocità).

Specifiche tecniche

• Modello: CWFL10413-15030NW48-S000
• Serie: CWFL φ104 mm-A (Stack sottile)
• Tensione nominale: 48 VDC
• Coppia nominale: 1,50 N·m
• Coppia di picco: 4,50 N·m
• Velocità nominale: 3000 RPM
• Potenza nominale: 471 W
• Ø statore: 104 mm
• Foro (Ød): 45 mm (H7)
• Pole: 16
• Classe d'isolamento: F (155 °C)
• Peso: 0,71 kg
• Corrente nominale: 14,1 A; Corrente picco: 42,3 A
• Back-EMF (Ke): 7,4 Vrms/krpm
• Costante di coppia (Kt): 0,1064 N·m/A
• Inerzia rotore: 9,61 × 10⁻⁵ kg·m²
• Ambiente: −20 °C a +40 °C; Umidità ≤ 90 % RH
• Conduttori di alimentazione: 3 fili U/V/W, 200 mm, TEFLON
• Sensore Hall: opzionale (5 fili)
• Sensore temperatura: opzionale (2 fili)
• Cuscinetto: non incluso
