Motore coppia sincrono CWFL10441-40030NW48-S000

trifase48 Va magneti permanenti

Panoramica del prodotto

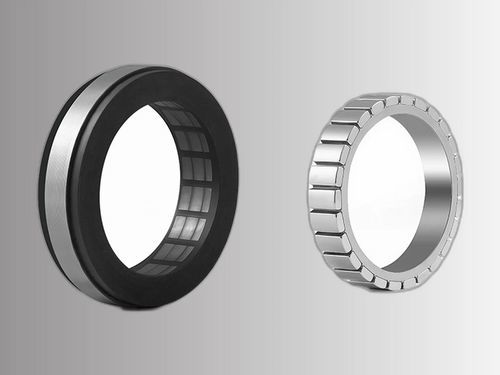

Il CWFL10441-40030NW48-S000 è un kit motore coppia senza telaio φ104 mm serie B che eroga 4,00 N·m di coppia nominale e 12,00 N·m di coppia di picco a 3000 giri/min con 48 VDC. Il design PMSM trifase a 10 poli fornisce coppia molto elevata per applicazioni a trasmissione diretta esigenti, incluse giunzioni base di robot industriali, tavole rotanti pesanti e grandi propulsori subacquei.

Punti chiave

• Ø statore φ104 mm, stack 41 mm (serie B) per coppia molto elevata
• 4,00 N·m nominale / 12,00 N·m picco a 3000 giri/min con 48 VDC
• PMSM trifase a 10 poli con FEM sinusoidale per controllo FOC fluido
• Isolamento classe F (155 °C); sensore Hall e sensore di temperatura opzionali
• Stack statore, diametro foro e avvolgimento personalizzabili — nessun MOQ

Specifiche elettriche (48 VDC)
Modello: CWFL10441-40030NW48-S000
Tensione nominale: 48 VDC
Corrente nominale: 35,7 A
Corrente di picco (istantanea): 107 A
Potenza nominale: 1257 W
Velocità nominale: 3000 giri/min
Coppia nominale: 4,00 N·m
Coppia di picco (istantanea): 12,00 N·m
Costante contro-EMF (Ke): 7,8 Vrms/krpm
Costante di coppia (Kt): 0,1122 N·m/A
Inerzia del rotore: 2,15 × 10⁻⁴ kg·m²
Pole: 10
Classe di isolamento: F (155 °C)
Peso: 1,95 kg
Ambiente operativo: −20 °C a +40 °C; Umidità ≤ 90% UR

Parametri dimensionali
Ls (lunghezza stack statore): 40,6 mm
Lr (lunghezza rotore): 43,6 mm
ØD (Ø ext statore): 104 mm
Ød (foro, H7): 41 mm
ØA min: 59,4 mm
ØB max: 96,5 mm
ØC max (entrambe le estremità): 101 mm
E max: 8 mm
F max: 12 mm

Cablatura e opzioni sensori
Conduttori di alimentazione: 3 fili (U/V/W), L = 200 mm, isolamento TEFLON; U — Rosso, V — Bianco, W — Nero
Sensore Hall (opzionale): 5 fili: Vcc, GND, HA (Verde), HB (Blu), HC (Bianco) — L = 200 mm, TEFLON
Sensore temperatura (opzionale): 2 fili: + (Arancione), − (Giallo) — L = 200 mm, TEFLON
Cuscinetto: Non incluso — la struttura ospite fornisce il cuscinetto

Configurazioni di tensione disponibili
48 VDC: CWFL10441-40030NW48-S000 — 35,7 A nominale, 107 A picco, Ke = 7,8 Vrms/krpm, Kt = 0,1122 N·m/A
60 VDC: CWFL10441-40030NW60-S000 — parametri avvolgimento non elencati in pagina
72 VDC: CWFL10441-40030NW72-S000 — parametri avvolgimento non elencati in pagina
Personalizzato: spessore stack, diametro foro, avvolgimento, tipo sensore — personalizzabile; parametri non elencati in pagina

Media prodotto aggiuntivi
Il disegno dimensionale e le immagini della caratteristica coppia-velocità sono forniti nella pagina prodotto.

Specifiche tecniche

• Serie: CWFL φ104mm-B (Long Stack)
• Modello (riferimento pagina): CWFL10441-40030NW48-S000
• Tensione nominale: 48 VDC
• Coppia nominale: 4,00 N·m
• Coppia di picco: 12,00 N·m
• Velocità nominale: 3000 giri/min
• Potenza nominale: 1257 W
• Ø statore: φ104 mm
• Lunghezza stack statore (Ls): 40,6 mm
• Foro (Ød, H7): 41 mm
• Corrente nominale: 35,7 A; Corrente picco: 107 A
• Ke: 7,8 Vrms/krpm; Kt: 0,1122 N·m/A
• Poli: 10
• Inerzia rotore: 2,15 × 10⁻⁴ kg·m²
• Classe di isolamento: F (155 °C)
• Peso: 1,95 kg
• Temperatura/Umidità operative: −20 °C a +40 °C; ≤ 90% UR
• Conduttori di potenza: U/V/W, TEFLON, 200 mm
• Sensori opzionali: Hall (5 fili) e sensore di temperatura (2 fili)
• Cuscinetto: non incluso
