Motore coppia sincrono CWFL series

a 3 fasi48 Va magneti permanenti

Panoramica

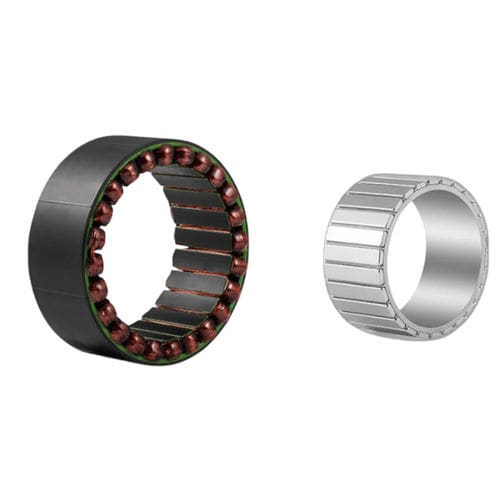

Il CWFL13226-35030NW48-S000 è il modello più grande della serie CWFL: un kit motore di coppia senza telaio φ132 mm che eroga 3,50 N·m di coppia nominale e 10,50 N·m di coppia di picco a 3000 giri/min con 48 VDC. Il progetto PMSM trifase a 16 poli fornisce coppia molto elevata per applicazioni a trasmissione diretta esigenti, incluse giunzioni di base per robot industriali, tavole rotanti pesanti e grandi propulsori subacquei.

Punti chiave

• Ø esterno statore φ132 mm — il più grande della serie CWFL per coppia massima
• 3,50 N·m nominale / 10,50 N·m picco a 3000 giri/min con 48 VDC
• PMSM trifase a 16 poli con FEM sinusoidale per controllo FOC fluido
• Isolamento classe F (155 °C); sensore Hall e sensore di temperatura opzionali
• Pacco statore, diametro foro e avvolgimento personalizzabili — nessun MOQ

Specifiche rapide
Tensione nominale | 48 VDC
Coppia nominale | 3,50 N·m
Coppia di picco | 10,50 N·m
Velocità nominale | 3000 giri/min
Potenza nominale | 1099 W
Ø statore | φ132 mm

Specifiche elettriche (48 VDC)
Parametro | Valore
Modello | CWFL13226-35030NW48-S000
Tensione nominale | 48 VDC
Corrente nominale | 32,9 A
Corrente di picco (istantanea) | 98,7 A
Potenza in uscita nominale | 1099 W
Velocità nominale | 3000 giri/min
Coppia nominale | 3,50 N·m
Coppia di picco (istantanea) | 10,50 N·m
Costante FEM (Ke) | 7,4 Vrms/krpm
Costante di coppia (Kt) | 0,1064 N·m/A
Inerzia del rotore | 5,18 × 10⁻⁴ kg·m²
Poli | 16
Classe di isolamento | F (155 °C)
Peso | 2,1 kg
Ambiente di esercizio | −20 °C a +40 °C; Umidità ≤ 90% HR

Parametri dimensionali
Parametro | Valore
Ls (lunghezza pacco statore) | 25,9 mm
Lr (lunghezza rotore) | 28,9 mm
ØD (Ø esterno statore) | 132 mm
Ød (foro, H7) | 57 mm
ØA min | 81 mm
ØB max | 124,8 mm
ØC max (entrambe le estremità) | 129 mm
E max | 8 mm
F max | 12 mm

Cablaggio e opzioni sensori
Parametro | Valore
Conduttori di alimentazione | 3 fili (U/V/W), L = 200 mm, isolamento TEFLON; U — Rosso, V — Bianco, W — Nero
Sensore Hall (opzionale) | 5 fili: Vcc, GND, HA (Verde), HB (Blu), HC (Bianco) — L = 200 mm, TEFLON
Sensore di temperatura (opzionale) | 2 fili: + (Arancione), − (Giallo) — L = 200 mm, TEFLON
Cuscinetto | Non incluso — la struttura ospite fornisce il cuscinetto

Configurazioni di tensione disponibili
48 VDC | CWFL13226-35030NW48-S000: 32,9 A nominale, 98,7 A picco, Ke = 7,4 Vrms/krpm, Kt = 0,1064 N·m/A
60 VDC | CWFL13226-35030NW60-S000: parametri avvolgimento non elencati
72 VDC | CWFL13226-35030NW72-S000: parametri avvolgimento non elencati
Personalizzato | Spessore pacco, diametro foro, avvolgimento, tipo di sensore — parametri configurabili (non elencati)

Disegno dimensionale e grafici prestazionali
Il disegno dimensionale e i grafici coppia-velocità sono forniti come immagini prodotto per l'integrazione meccanica e la valutazione delle prestazioni (le immagini mostrano layout, dimensioni di montaggio e curve coppia-velocità).

Specifiche tecniche

• Serie: CWFL φ132 mm
• Modello (esempio): CWFL13226-35030NW48-S000
• Tensione nominale: 48 VDC
• Coppia nominale: 3,50 N·m
• Coppia di picco: 10,50 N·m
• Velocità nominale: 3000 giri/min
• Potenza in uscita nominale: 1099 W
• Costante FEM (Ke): 7,4 Vrms/krpm
• Costante di coppia (Kt): 0,1064 N·m/A
• Poli: 16
• Inerzia del rotore: 5,18 × 10⁻⁴ kg·m²
• Classe di isolamento: F (155 °C)
• Peso: 2,1 kg
• Ø statore: φ132 mm
• Foro (H7): 57 mm
• Ambiente di utilizzo: −20 °C a +40 °C; Umidità ≤ 90% HR
• Cablaggio: 3 conduttori di potenza (U/V/W) TEFLON; sensori Hall e temperatura opzionali
