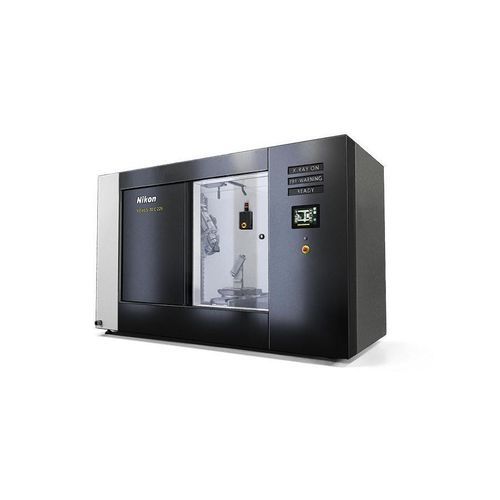

Sistema di ispezione a raggi X VOXLS 30 C series

3Dper tomografia digitaleCT

Panoramica I sistemi di ispezione a raggi X e TC della serie VOXLS 30 Nikon offrono stabilità meccanica di livello metrologico in un ingombro compatibile con l'uso in produzione. Disponibili con sorgenti 225 kV, 320 kV e 450 kV, coprono l'ispezione di materiali da bassa ad alta densità e supportano sia laboratori che flussi produttivi automatizzati.

Capacità principali

• Pronti per l'automazione: autocaricatori/integrazione robotica, porte di trasferimento rapide e Nikon Automation OPC UA Interface per connettività di stabilimento e ispezioni ripetibili indipendenti dall'operatore.
• Più opzioni di sorgente: configurazioni a 225 kV, 320 kV e 450 kV (target microfocali rotanti o a riflessione a seconda del modello) per adattare la penetrazione alla dimensione e alla densità del pezzo.
• Meccanica di grado metrologico: manipolatore con base in granito, torri in acciaio rigido, motori di precisione e encoder lineari per stabilità meccanica e termica e risultati ripetibili.
• FID motorizzato: regolazione submillimetrica per ottimizzare flusso di fotoni, ingrandimento e tempi di scansione.
• Visibilità e sicurezza operatore: porta esterna in vetro da 1,3 m con interblocco manipolatore e telecamere interne per posizionamento sicuro con porte protettive chiuse.

Volume di scansione e miglioramenti di risoluzione

• Modalità di acquisizione avanzate (X.Tend Helical CT, Panel Shift, Pixel Split CT, Offset.CT) per scansionare pezzi più alti, più larghi o irregolari e aumentare la risoluzione effettiva dove richiesto.
• Panel Shift e Offset.CT consentono di scansionare oggetti più larghi del rivelatore o di ottenere risoluzioni superiori su parti ampie.
• X.Tend Helical CT permette di acquisire oggetti alti in una singola acquisizione, riducendo artefatti di fascio conico e di stitching.

Caratteristiche principali / punti salienti

• Tre opzioni modello: VOXLS 30 C 225 / 30 C 320 / 30 C 450 con energie sorgente 225/320/450 kV.
• Opzione Rotating.Target 2.0 225 kV per maggiore densità di potenza e scansioni più rapide con SNR migliorato; raffreddamento avanzato per funzionamento continuo ad alta potenza.
• FID motorizzato per sviluppo di tecniche e ottimizzazione di flusso e ingrandimento.
• Manipolatore in granito e encoder di precisione per ripetibilità e precisione metrologica.
• Interfacce di automazione e porte di trasferimento rapido per integrazione in linee produttive ad alto rendimento.

Applicazioni industriali

• Automotive: componenti di motore fusi, parti elettroniche, elementi di sterzo.
• Batterie: ispezione da singole celle a pacchi completi e analisi dei guasti.
• Aerospaziale e difesa: analisi delle tendenze e ispezioni conformi a normative di settore.
• Metalli e manifattura additiva: porosità, rilevamento difetti e controllo dimensionale.
• Dispositivi medici: ispezione di componenti regolamentati con requisiti di precisione elevati.
• Elettronica: ispezione BGA, crepe nei bond wire, analisi multistrato di PCB.
• Ricerca e accademia: materiali, fossili, carote e applicazioni nelle scienze della vita.

Specifiche tecniche

• Nome serie: VOXLS 30 Series (Nikon)
• Opzioni energetiche sorgente: 225 kV, 320 kV, 450 kV
• VOXLS 30 C 225: 225 kV Rotating.Target 2.0 o target microfocale a riflessione 225 kV; rilevatore flat-panel; volume max. scansione: Ø 620 mm × H 1025 mm; massa campione max. (carico centrale): 50 kg; massa sistema: ~6.950 kg.
• VOXLS 30 C 320: target microfocale a riflessione 320 kV; funzionalità Penta Source disponibile; rilevatore flat-panel; volume max.: Ø 610 mm × H 1050 mm; massa campione max.: 100 kg; massa sistema: ~10.350 kg.
• VOXLS 30 C 450: 450 kV microfocale rotante o a riflessione; rilevatore flat-panel; Nikon CLDA disponibile; volume max.: Ø 610 mm × H 1050 mm; massa campione max.: 100 kg; massa sistema: ~10.350 kg.
• Piattaforma meccanica: manipolatore su base granito, torri in acciaio rigido, motori di precisione e encoder lineari.
• Modalità di scansione: Offset.CT, Panel Shift, Pixel Split CT, X.Tend Helical CT.
• Interfaccia automazione: Nikon Automation OPC UA Interface.
• Sicurezza e aiuti operatore: porta esterna in vetro 1,3 m con interblocco, telecamere interne, porte di trasferimento rapido.
• Opzioni: Rotating.Target 2.0, CLDA (450 kV), Penta Source (320 kV) e add-on rilevatore/processing immagine.
