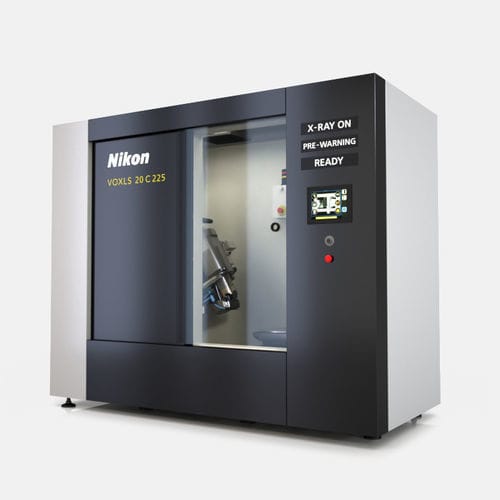

Sistema di ispezione a raggi X VOXLS 20

CTautomatizzatorobotizzato

Panoramica
I sistemi della serie VOXLS 20 di Nikon offrono capacità di ispezione CT di livello avanzato in un ingombro compatto, con energie di scansione fino a 225 kV. La serie è progettata per precisione e affidabilità, con un manipolatore su base in granito di grado metrologico e torri in acciaio rigido per garantire dati X‑ray e CT precisi e ripetibili in un ingombro adatto al passaggio attraverso una porta doppia standard.

Concetti chiave del prodotto

• Sistemi CT compatti e salvaspazio pensati per laboratori di controllo qualità e ambienti produttivi con spazio limitato.
• Energie di scansione fino a 225 kV (con opzione target a trasmissione 160 kV) per supportare una vasta gamma di campioni e densità.
• Piattaforma meccanica di grado metrologico (base in granito, torri in acciaio rigido) per stabilità meccanica e termica superiore, consentendo dati CT accurati, precisi e ripetibili.

Punti salienti del prodotto

• Volume di ispezione eccellente per le dimensioni del sistema, permettendo l'analisi di campioni diversi con un unico sistema.
• Configurazione a doppia sorgente motorizzata (VOXLS 20 C 225): selezione rapida tra target di riflessione 225 kV (alto flusso/produttività) e target di trasmissione 160 kV (massima risoluzione).
• Migliorie di scansione disponibili (esempi: X.Tend Helical CT, Offset.CT, Panel Shift CT) per ampliare il volume di scansione, migliorare la nitidezza e aumentare la risoluzione.
• Ottimizzazione della sorgente: strumento per semplificare la sostituzione del filamento, la messa a punto e l'ottimizzazione continua, migliorando prestazioni e durata del filamento.
• Design orientato all’operatore: ampio oblò di visualizzazione per un posizionamento sicuro del campione, porta motorizzata (apertura rapida), cambiafiltri e altre caratteristiche di usabilità.
• Pronto per l’automazione: supporta profili di scansione, scansioni in batch, Autoloader o caricamento robotico tramite interfaccia Nikon Automation OPC UA per integrazione produttiva.

Applicazioni
La serie VOXLS 20 è adatta a numerosi settori e attività che richiedono ispezione CT di alta qualità in spazi ridotti, tra cui:

• Automotive: ispezione di sistemi elettrici, componenti strutturali leggeri, BGA, fili di collegamento.
• Aerospaziale: ispezione dettagliata di parti critiche come pale di turbina e assemblaggi complessi.
• Accademico e ricerca: fossili, compositi, leghe, campioni biologici che richiedono alta risoluzione e tecnologie di miglioramento della scansione.
• Batterie: R&D, analisi dei guasti e controllo qualità di celle e moduli.
• Manufacturing additivo: ispezione di geometrie complesse, strutture interne e difetti in parti stampate 3D.
• Fusioni e componenti medio‑piccoli: rilevamento di inclusioni, porosità e ritiro.

Capacità tecniche e vantaggi operativi
La serie VOXLS 20 combina meccanica di grado metrologico, sorgenti X configurabili e una suite di miglioramenti hardware/software per consentire decisioni affidabili e un’elevata produttività. La piattaforma supporta sia scansioni ad alta risoluzione (target a trasmissione) sia scansioni ad alto flusso (target a riflessione), con funzioni per semplificare la manutenzione e ridurre i tempi di fermo.

Caratteristiche / specifiche tecniche

• Sorgente: microfocale 225 kV con target di riflessione statico o rotante
• Sorgente opzionale: 160 kV con target di trasmissione
• Volume di scansione max: 555 x 759 mm (Ø x H)
• Dimensione campione max: 750 x 1,297 mm (Ø x H)
• Peso campione max: 90 kg carico centrale
• Dimensioni sistema (L x D x H): 2,451 x 1,173 x 2,018 mm
• Peso sistema: 4,800 kg
