Centro di lavoro 5 assi VF series
verticalea tavola rotante inclinabilea tavola fissa

Centro di lavoro 5 assi - VF series - Ningbo GongTie Precision Machinery Co.,LTD - verticale / a tavola rotante inclinabile / a tavola fissa
Centro di lavoro 5 assi - VF series - Ningbo GongTie Precision Machinery Co.,LTD - verticale / a tavola rotante inclinabile / a tavola fissa

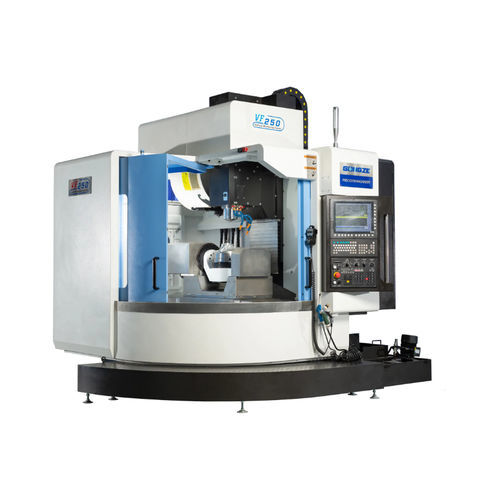

Centro di lavoro 5 assi - VF series - Ningbo GongTie Precision Machinery Co.,LTD - verticale / a tavola rotante inclinabile / a tavola fissa - immagine - 2
Centro di lavoro 5 assi - VF series - Ningbo GongTie Precision Machinery Co.,LTD - verticale / a tavola rotante inclinabile / a tavola fissa - immagine - 3
Centro di lavoro 5 assi - VF series - Ningbo GongTie Precision Machinery Co.,LTD - verticale / a tavola rotante inclinabile / a tavola fissa - immagine - 4
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Numero di assi
5 assi
Orientazione del mandrino
verticale
Struttura
a tavola fissa, a tavola rotante inclinabile
Testa del mandrino
BT 40
Numero di utensili
24 utensili
Altre funzioni
di fresatura, di foratura, lavorazione di smussatura
Altre caratteristiche
di alta precisione, ad alta produttività, ad alta rigidità, con portautensili, con comandi elettronici, con mensola
Corsa X

Min.: 600 mm
(23,62 in)

Max.: 650 mm
(25,59 in)

Corsa Y

Min.: 450 mm
(17,72 in)

Max.: 530 mm
(20,87 in)

Corsa Z

Min.: 450 mm
(17,72 in)

Max.: 480 mm
(18,9 in)

Velocità di rotazione

Min.: 12.000 rpm
(75.398 rad.min-1)

Max.: 12.000 rpm
(75.398 rad.min-1)

Velocità di avanzamento asse X

Min.: 500 mm/s

Max.: 600 mm/s

Velocità di avanzamento asse Y

Min.: 500 mm/s

Max.: 600 mm/s

Velocità di avanzamento asse Z-Not Tr-

Min.: 0,5 m/s
(1,64 ft/s)

Max.: 0,6 m/s
(1,97 ft/s)

Carico massimo del piano di lavoro

Min.: 60 kg
(132 lb)

Max.: 300 kg
(661 lb)

Precisione di collocamento

Min.: 0,012 mm
(0,00047 in)

Max.: 0,012 mm
(0,00047 in)

Ripetibilità

0,008 mm
(0,00031 in)

Peso totale

Min.: 5.000 kg
(11.023,11 lb)

Max.: 9.000 kg
(19.841,6 lb)

Descrizione

Le fresatrici CNC verticali a cinque assi VF250 e VF650 sono centri di lavoro progettati per la lavorazione precisa di superfici spaziali complesse, pezzi di forma speciale, pezzi cavi, forature e tagli obliqui. Riducendo le operazioni di bloccaggio, migliorano la qualità e l'efficienza di produzione; adatte ai settori aerospaziale, automotive, apparecchiature elettriche e macchine di precisione.

Caratteristiche principali
  • La lavorazione a 5 assi consente operazioni complesse su più facce con riduzione dei fissaggi e cicli più brevi.
  • Interfaccia CNC multilingue e porta USB per import/export dei programmi.
  • Struttura e corpo macchina in ghisa a sabbia con resina per elevata rigidità, stabilità e smorzamento delle vibrazioni.
  • Sistema di filtrazione e protezione dell'aria per rimuovere umidità e contaminanti dalla sorgente d'aria; controllo PLC ed elettrovalvole per serraggio/liberazione utensili e porte del magazzino utensili.
  • Sistemi integrati di raffreddamento e lubrificazione: pompa refrigerante ad alto flusso, serbatoio refrigerante, raffreddatore olio per mandrino e lubrificazione automatica.
  • Magazzino utensili di tipo disco con cambio utensile rapido e preciso (capacità dettagliata nelle specifiche).


Struttura principale e componenti
  • Corpo macchina: ghisa a sabbia con resina, progettata per bassa vibrazione e alta stabilità di lavorazione.
  • Sistema CNC: controllore industriale (es. SYNTEC 220MA-5 standard; FANUC o SIEMENS opzionali). Interfaccia intuitiva e programmazione semplificata.
  • Mandrino: scoperta mandrino in ghisa pressofusa, mandrino ad accoppiamento diretto (potenza e velocità nelle specifiche) con raffreddatore olio per controllo termico.
  • Guide e trasmissioni: guide lineari a rulli ad alta precisione e viti a ricircolo di sfere di precisione (classi e marche indicate in configurazione standard).
  • Sistema aria: filtrazione per rimuovere acqua e polvere dalla sorgente d'aria e proteggere i componenti pneumatici.
  • Sistemi idraulici ed elettrici: componenti standard di produttori riconosciuti (dettagliati in configurazione).


Caratteristiche / specificazioni tecniche
  • Struttura: VERTICALE A 5 ASSI
  • Dimensione tavolo: VF250 = 250 mm; VF650 = 650 mm
  • Capacità carico tavolo: VF250 = 60 kg; VF650 = 300 kg
  • Gamma di lavorazione (diametro): VF250 = Φ370; VF650 = Φ650
  • Corsa massima (X): VF250 = 600 mm; VF650 = 650 mm
  • Corsa massima (Y): VF250 = 450 mm; VF650 = 530 mm
  • Corsa massima (Z): VF250 = 450 mm; VF650 = 480 mm
  • Angolo di rotazione (A): VF250 = 120° ~ -120°; VF650 = 120° ~ -120°
  • Angolo di rotazione (C): VF250 = 360°; VF650 = 360°
  • Distanza naso mandrino–movimento asse A: VF250 = 40–490 mm; VF650 = 150–630 mm
  • Distanza naso mandrino–centro rotazione asse A: VF250 = 40–490 mm; VF650 = regolabile
  • Distanza centro mandrino–faccia anteriore asse A: VF250 = 370 mm; VF650 = regolabile
  • Specifiche mandrino: VF250 = BT40; VF650 = BT40
  • Tipo mandrino: accoppiamento diretto
  • Velocità massima mandrino: VF250 = 12 000 giri/min; VF650 = 12 000 giri/min
  • Specifiche guide X/Y/Z: VF250 = 30/35/35 mm; VF650 = 45/45/45 mm
  • Specifiche viti X/Y/Z: VF250 = R28/R28/R32; VF650 = R32/R32/R32
  • Velocità rapido X/Y/Z: VF250 = 36/36/36 m/min; VF650 = 30/30/30 m/min
  • Velocità rapido A/C: VF250 = 180/380 giri/min; VF650 = 30/120 giri/min
  • Precisione posizionamento X/Y/Z: VF250 = 0,012 mm; VF650 = 0,012 mm
  • Precisione posizionamento A/C: VF250 = 15''; VF650 = 15''
  • Ripetibilità X/Y/Z: VF250 = 0,008 mm; VF650 = 0,008 mm
  • Ripetibilità B (A/C): VF250 = 8''; VF650 = 8''
  • Capacità magazzino utensili: VF250 = 24 posizioni; VF650 = 24 posizioni
  • Peso macchina completo: VF250 ≈ 5000 kg; VF650 ≈ 9000 kg
  • Ingombri (area): VF250 = 2100 × 2350 mm; VF650 = 3250 × 2800 mm
  • Componenti e marche standard: SYNTEC (CNC/driver); Speedcn (spindle); Lanlan DTR250-400 (tavola rotante); PMI/HIWIN/THK (viti e guide); NSK/NACHI (cuscinetti); Rucol/Quang (raffreddamento olio); Zhehong (pompa refrigerante); Baotn/Ishan (pompa lubrificazione); Schneider (componenti elettrici).
