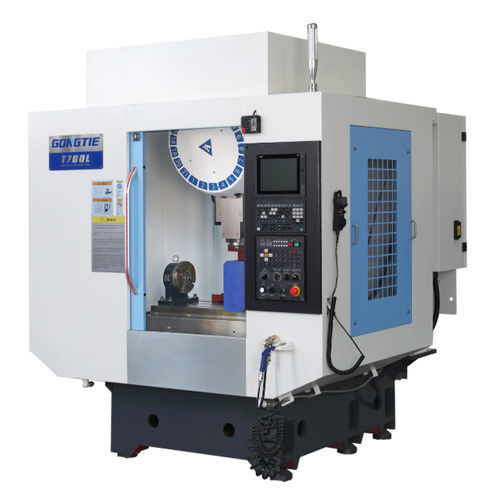

Foratrice-maschiatrice CNC T series

controllata da PLCverticale3 assi

Panoramica
Il centro verticale di foratura e maschiatura CNC serie T (T700 / T800 / T1000 / T1300) è progettato per operazioni di foratura, maschiatura e fresatura di precisione ad alta velocità su pezzi di piccole e medie dimensioni, impiegabile in 3C, componenti automobilistici per nuova energia, stampi di precisione e lavorazioni di precisione generali.

Caratteristiche principali

• Struttura in ghisa ad alta resistenza per base, carro porta-utensili, tavolo, colonna e scatola mandrino per migliore smorzamento delle vibrazioni e stabilità di lavorazione.
• Cambiattrezzi tipo disco con braccio meccanico e azionamento a camma a rulli per posizionamento preciso; magazzino utensili opzionale a 21 posti.
• Sistema d'aria per filtrare acqua e polvere dalla sorgente d'aria e proteggere i componenti pneumatici.
• Pompa refrigerante ad alto flusso e serbatoio dedicato per raffreddamento di mandrino e utensili; uscita centrale per dispersione termica efficiente della mandrino.
• Lubrificazione automatica per guide e viti a ricircolo di sfere; separatore d'olio e alimentazione ciclica d'acqua con pompa ad alta pressione per raffreddamento utensili ed espulsione trucioli.
• Elettrovalvole pilotate PLC per serraggio/sgancio utensile, controllo porta ATC e soffiaggio mandrino; componenti elettrici Schneider; opzioni CNC Mitsubishi/FANUC/Syntec.

Applicazioni

• Foratura, maschiatura e fresatura di precisione per componenti 3C, parti auto nuova energia, stampi di precisione e ambiti correlati.

Specifiche tecniche

• Dimensione tavolo (L×W) mm: T700 — 800×420; T800 — 1000×500; T1000 — 1100×500; T1300 — 1400×600.
• Carico massimo tavolo (kg): T700 — 300; T800 — 350; T1000 — 350; T1300 — 500.
• Scanalatura a T (larghezza × passo) mm: T700 — 3-14×125; T800 — 5-18×100; T1000 — 5-18×120; T1300 — 5-18×100.
• Corsa asse X (mm): T700 — 700; T800 — 800; T1000 — 1000; T1300 — 1300.
• Corsa asse Y (mm): T700 — 450; T800 — 500; T1000 — 500; T1300 — 650.
• Corsa asse Z (mandrino) (mm): T700/T800/T1000 — 330; T1300 — 450.
• Distanza naso mandrino - tavolo (max/min) mm: T700/T800/T1000 — 150–480; T1300 — 150–600.
• Centro mandrino - superficie guida (mm): T700 — 460; T800 — 540; T1000 — 540; T1300 — 700.
• Specifica mandrino: BT30 / BT40; azionamento diretto; velocità max: 20.000 giri/min.
• Guide X/Y/Z (mm): T700 — 30/30/30; T800 — 35/35/35; T1000 — 35/35/35; T1300 — 45/45/45.
• Vite X/Y/Z: T700 — R2816 / R3216; T800 — R3216; T1000 — R3216; T1300 — R4012.
• Velocità avanzamento rapido X/Y/Z (m/min): T700/T800/T1000 — 48/48/48; T1300 — 36/36/36.
• Precisione posizionamento (mm): T700 — 0.01; T800 — 0.01; T1000 — 0.012; T1300 — 0.012.
• Ripetibilità (mm): T700 — 0.008; T800 — 0.008; T1000 — 0.01; T1300 — 0.01.
• Magazzino opzionale: 21 utensili (tutti i modelli).
• Peso totale (kg): T700 — 3500; T800 — 4000; T1000 — 4500; T1300 — 5500.
• Dimensioni complessive (mm): T700 — 2600×2250; T800 — 2800×2750; T1000 — 3000×2750; T1300 — 3300×2950.
• Configurazione standard/opzionale: controllo CNC Mitsubishi/FANUC/Syntec; gruppo mandrino Speedcn; viti a ricircolo e guide PMI/HIWIN/THK; cuscinetti NSK/NACHI; cambio utensili Okada/Chen Sound; componenti elettrici Schneider.
