Centro di tornitura-fresatura CNC V series
controllato da PLCverticale4 assi

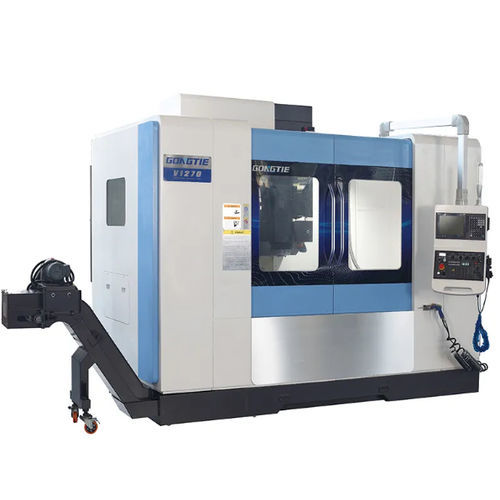

Centro di tornitura-fresatura CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - controllato da PLC / verticale / 4 assi
Centro di tornitura-fresatura CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - controllato da PLC / verticale / 4 assi
Centro di tornitura-fresatura CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - controllato da PLC / verticale / 4 assi - immagine - 2
Centro di tornitura-fresatura CNC - V series - Ningbo GongTie Precision Machinery Co.,LTD - controllato da PLC / verticale / 4 assi - immagine - 3
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo di ordine
CNC, controllato da PLC
Tipi
verticale
Numero di assi
4 assi, multiasse
Struttura
con ripiano fisso
Altre caratteristiche
di alta precisione, per cambiautensili automatico, automatico, a disco
Corsa X

Max.: 1.500 mm
(59,06 in)

Min.: 800 mm
(31,5 in)

Corsa Y

500 mm, 600 mm, 700 mm, 800 mm, 900 mm
(19,69 in, 23,62 in, 27,56 in, 31,5 in, 35,43 in)

Corsa Z

550 mm, 600 mm, 700 mm
(21,65 in, 23,62 in, 27,56 in)

Massa della macchina

5.500 kg, 6.500 kg, 7.000 kg, 9.000 kg, 9.500 kg
(12.125,42 lb, 14.330,05 lb, 15.432,36 lb, 19.841,6 lb, 20.943,91 lb)

Velocità di rotazione

8.000 rpm, 12.000 rpm, 15.000 rpm
(50.265,482 rad.min-1, 75.398,224 rad.min-1, 94.247,78 rad.min-1)

Descrizione

La serie V/VM combina tornitura e fresatura su una piattaforma a banco verticale per lavorazioni multi-operazione in un unico serraggio di pezzi di piccole e medie dimensioni.

Caratteristiche principali
  • Centro di lavoro CNC a banco verticale in grado di eseguire fresatura, alesatura, foratura e maschiatura in una sola presa.
  • Sistema CNC standard: Mitsubishi M80A; opzioni FANUC o SIEMENS disponibili.
  • Struttura macchina (base, carrello porta-utensili, tavola, colonna, scatola mandrino) in ghisa di sabbia/resina o pressofusione ad alta resistenza per rigidità e smorzamento delle vibrazioni.
  • Opzioni mandrino: trasmissione a cinghia o diretta a seconda del modello; velocità fino a 12.000–15.000 giri/min (a seconda del modello); interfacce BBT40/BT40 o BT50; raffreddatore olio per stabilità termica.
  • Guide a rulli THK/PMI grado P e viti a ricircolo di sfere C3 con cuscinetti importati e struttura pre-tensionata per precisione e stabilità.
  • Cambiautensili a disco (magazzino a braccio meccanico) fino a 24 posizioni (24/30 nei modelli maggiori); posizionamento a camma e braccio meccanico per cambio rapido e preciso.
  • Sistema d'aria che filtra acqua e polvere; valvole solenoide PLC per serraggio/liberazione utensile, soffiaggio mandrino e porta magazzino utensili.
  • Bomba refrigerante ad alto flusso e serbatoio con uscita centrale per il raffreddamento del mandrino, migliorando precisione e vita utile.
  • Evacuazione trucioli: convogliatori a spirale su entrambi i lati della tavola e convogliatore a catena lato sinistro (a seconda del modello/opzione).
  • Lubrificazione automatica per guide e viti (sistema Ishan) con separatore d'olio.
  • Componenti elettrici standard: Schneider; opzioni Syntec, FANUC o SIEMENS; condizionamento aria per armadio elettrico disponibile.

Struttura principale e introduzione
  • Progettati con analisi agli elementi finiti per struttura ottimizzata e elevata rigidità. Adatti alla lavorazione di precisione ad alta velocità per macchinari generici, automotive e tessile.

Componenti e sottosistemi della macchina
  • Corpo macchina — corpo in ghisa sabbia/resina ad alta resistenza per smorzamento vibrazioni e stabilità di processo.
  • Sistema CNC — Mitsubishi M80A standard; FANUC/SIEMENS opzionali; interfaccia multilingua e USB per I/O programmi.
  • Mandrino — scatola mandrino in pressofusione; configurazioni a cinghia o dirette; tipiche opzioni BBT40/BT40 o BT50 con potenze e regimi variabili.
  • Raffreddamento olio / Refrigerazione centrale — raffreddatore olio per stabilizzare la temperatura del mandrino (~22 °C target) e uscita refrigerante centrale per efficace dispersione termica.
  • Sistema aria — filtrazione acqua/polvere e valvole solenoide PLC per funzioni pneumatiche (serraggio/sblocco utensile, soffiaggio, porta magazzino).
  • Magazzino utensili — cambiautensili a disco con braccio meccanico e posizionamento a camma; il braccio esegue il cambio utensile con il mandrino in posizione.
  • Asse opzionale / Tavola rotante — disponibile per lavorazioni multi-faccia e riduzione delle operazioni di serraggio.
  • Guide & Viti — guide PMI/HIWIN/THK (rulli grado P) e viti a sfere C3; tipologie R4016/R4012/R5010 a seconda del modello.
  • Idraulica & Lubrificazione — unità idraulica Seven Ocean (20 L) per mandrino/rete ; pompe lubrificazione Ishan/Baotn e circuiti di raffreddamento; serbatoio 38 L e pompa di sollevamento per refrigerazione ad alta pressione.
  • Elettrico / Controlli — componenti Schneider standard; opzioni Syntec, FANUC o SIEMENS; moduli solenoide e pannelli di controllo come specificato.

Specifiche tecniche
  • Serie: V/VM — V855, V966, V1167, V1270, VM1380, VM1580.
  • Dimensioni tavola (L×P, mm): V855 1000×500 ; V966 1000×550 ; V1167 1200×600 ; V1270 1400×700 ; VM1380 1500×700 ; VM1580 1700×800.
  • Carico max tavola (kg): V855 500 ; V966 600 ; V1167 600 ; V1270 800 ; VM1380 1000 ; VM1580 12000 (valore riportato).
  • Scanalatura a T (larghezza × passo, mm): V855 5-18×80 ; V966 5-18×90 ; V1167 5-18×100 ; V1270 5-18×125 ; VM1380 5-18×150 ; VM1580 5-18×140.
  • Corsa X/Y/Z (mm): X max V855 800 ; V966 900 ; V1167 1100 ; V1270 1200 ; VM1380 1300 ; VM1580 1500. Y max V855 500 ; V966 600 ; V1167 600 ; V1270 700 ; VM1380 800 ; VM1580 900. Z mandrino max V855 550 ; V966 600 ; V1167 700 ; V1270 700 ; VM1380 700 ; VM1580 700.
  • Distanza punta mandrino‑tavolo (max/min, mm): V855 670/120 ; V966 (valore tabella: 3) ; V1167 120–820 ; V1270 120–820 ; VM1380 135–835 ; VM1580 135–835.
  • Albero / interfaccia mandrino: V855–V1270 BT40 (alcune varianti BBT40) ; VM1380/VM1580 BT50.
  • Giri max mandrino (g/min): V855 12000 ; V966 15000 ; V1167 15000 ; V1270 15000 ; VM1380 8000 ; VM1580 8000.
  • Tipo trasmissione mandrino: varia per modello (diretto ; cinghia/diretto ; cinghia/ingranaggi).
  • Specifiche guide X/Y/Z: solitamente 45/45/45 mm (alcuni modelli: box).
  • Specifiche vite: R4016, R4012, R5010 a seconda del modello.
  • Avanzamento rapido X/Y/Z (m/min): V855–V1270 = 36/36/24 ; VM1380/VM1580 = 24/24/16.
  • Precisione posizionamento / ripetibilità (mm): vedere valori per modello.
  • Magazzino utensili: 24 standard (24/30 opzionale).
  • Peso macchina (kg): V855 5500 ; V966 5500 ; V1167 6500 ; V1270 7000 ; VM1380 9000 ; VM1580 9500.
  • Dimensioni complessive (mm): V855 2600×2950 ; V966 2600×2950 ; V1167 3000×3050 ; V1270 3200×3250 ; VM1380 4000×3400 ; VM1580 4200×3400.
