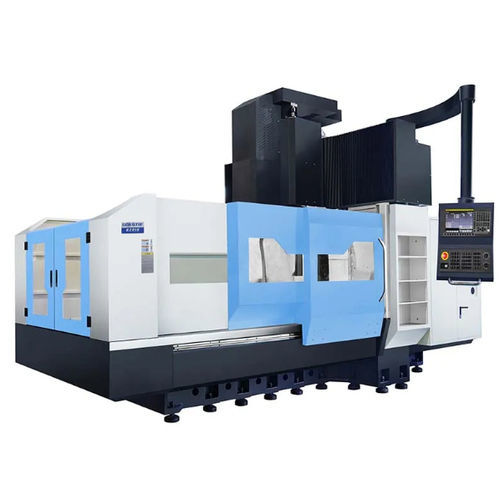

Centro di lavoro 3 assi GS/G series4 assia portaleBT 40
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Numero di assi
- 3 assi, 4 assi
- Struttura
- a portale
- Testa del mandrino
- BT 40, BT 50, BBT40
- Numero di utensili
- 24 utensili, 30 utensili
- Altre funzioni
- di fresatura
- Applicazioni
- per lavori pesanti
- Altre caratteristiche
- ad alta prestazione, di alta precisione, ad alta rigidità, a presa diretta, con cambia utensile automatico, con portautensili
- Corsa X
1.600 mm, 2.000 mm, 2.500 mm
(62,99 in, 78,74 in, 98,43 in)- Corsa Y
1.200 mm, 1.500 mm, 1.800 mm
(47,24 in, 59,06 in, 70,87 in)- Corsa Z
500 mm, 800 mm
(19,69 in, 31,5 in)- Velocità di rotazione
8.000 rpm, 15.000 rpm
(50.265 rad.min-1, 94.248 rad.min-1)- Potenza
Max.: 7,5 kW
(10,2 hp)Min.: 7,5 kW
(10,2 hp)- Velocità di avanzamento asse X
15 m/min
- Velocità di avanzamento asse Y
20 m/min
- Velocità di avanzamento asse Z-Not Tr-
20 m/min
- Carico massimo del piano di lavoro
2.000 kg, 3.000 kg, 4.000 kg, 5.000 kg
(4.409 lb, 6.614 lb, 8.818 lb, 11.023 lb)- Precisione di collocamento
0,018 mm, 0,022 mm, 0,025 mm
(0,00071 in, 0,00087 in, 0,00098 in)- Peso totale
9.500 kg, 11.500 kg, 17.500 kg, 23.500 kg
(20.943,91 lb, 25.353,16 lb, 38.580,9 lb, 51.808,63 lb)- Lunghezza totale
4.250 mm, 5.850 mm, 6.250 mm, 6.850 mm
(167,3 in, 230,3 in, 246,1 in, 269,7 in)- Larghezza massima
3.650 mm, 3.850 mm, 4.250 mm
(143,7 in, 151,6 in, 167,3 in)
Descrizione
Panoramica
La serie GS/G è una famiglia di centri di lavoro a portale per applicazioni pesanti, progettata per elevata rigidità strutturale, stabilità termica e lavorazioni multiasse precise su pezzi di grandi dimensioni. Modelli disponibili: GS1612, GS2012, GS2015 e GS2518. La costruzione utilizza ghisa Meehanite e stampaggio a sabbia con resina per smorzamento delle vibrazioni e stabilità dimensionale.
Punti chiave
Componenti principali e funzioni
Specifiche tecniche
La serie GS/G è una famiglia di centri di lavoro a portale per applicazioni pesanti, progettata per elevata rigidità strutturale, stabilità termica e lavorazioni multiasse precise su pezzi di grandi dimensioni. Modelli disponibili: GS1612, GS2012, GS2015 e GS2518. La costruzione utilizza ghisa Meehanite e stampaggio a sabbia con resina per smorzamento delle vibrazioni e stabilità dimensionale.
Punti chiave
- Struttura macchina: basamento, tavola, colonna, trave, sella e altri componenti chiave in ghisa Meehanite o fusione in sabbia di resina per migliore assorbimento vibrazioni e stabilità termica.
- Guide e movimento: assi X/Y con guide lineari a rulli per servizio pesante; asse Z con guida a rulli o guida rigida rettangolare; movimento fluido e alta resistenza all'usura.
- Azionamenti e viti: viti a ricircolo di sfere pre-tensionate ad alta precisione su X/Y/Z, direttamente accoppiate a servomotori AC ad alta potenza per eliminare giochi di trasmissione.
- Bilanciamento asse Z: doppi cilindri di bilanciamento a azoto riducono la coppia a vuoto sulla vite a sfere, limitando l'usura e mantenendo la precisione.
Componenti principali e funzioni
- Corpo macchina: struttura in ghisa Meehanite stampata a sabbia con resina, offre smorzamento delle vibrazioni e supporto stabile per lavorazioni pesanti.
- Sistema CNC: Mitsubishi M80A indicato come standard di configurazione; opzioni FANUC o SIEMENS disponibili; supporto multilingue e I/O USB per programmi.
- Mandrino: scatola mandrino in ghisa pressofusa; mandrino diretto (BBT40/BT50 a seconda del modello) con velocità fino a 12.000–15.000 rpm (a seconda del modello) e potenza fino a ≈7,5 kW (in funzione delle opzioni). Raffreddamento olio per stabilità termica.
- Magazzino utensili: caricatore a disco con braccio meccanico e posizionamento mediante camma a rulli; capacità opzionali (24 / 30).
- Ausiliari: circuito centrale di refrigerazione mandrino, filtrazione aria per l'impianto pneumatico, sistema di lubrificazione per guide e viti, unità idraulica per mandrino/contropunta e raffreddamento quadro elettrico.
- Opzioni: tavola 4° asse per lavorazioni multiformato, convogliatore trucioli, varianti mandrino cinghia/ingranaggi e scelta fornitori guide/viti (PMI/HIWIN/THK).
Specifiche tecniche
- Modelli: GS1612, GS2012, GS2015, GS2518
- Dimensioni piano (L×W): 1700×1000 / 2100×1000 / 2100×1200 / 2700×1500 mm
- Portata max piano: 2000 / 3000 / 4000 / 5000 kg
- Corsa (X×Y×Z): GS1612 1600×1200×500 mm; GS2012 2000×1200×500 mm; GS2015 2000×1500×800 mm; GS2518 2500×1800×800 mm
- Mandrino: GS1612/GS2012 BT40 diretto max 15000 r/min; GS2015/GS2518 BT50 cinghia/ingranaggi max 8000 r/min
- Precisione posizionamento / ripetibilità: posizionamento ≈0,018–0,025 mm; ripetibilità ≈0,012–0,015 mm (varia per modello)
- Velocità rapida (X/Y/Z): tip. 15/20/20 m/min per i modelli più piccoli; verificare i valori esatti con il fornitore
- Peso / dimensioni complessive (circa): GS1612 9500 kg (4250×3650 mm); GS2012 11500 kg (5850×3650 mm); GS2015 17500 kg (6250×3850 mm); GS2518 23500 kg (6850×4250 mm)
- Componenti standard (es.): CNC Mitsubishi M80A (FANUC/SIEMENS opzionali), gruppo mandrino Speedcn, viti/guides PMI/HIWIN/THK, cuscinetti NSK/NACHI, componenti elettrici Schneider.
Cataloghi
Nessun catalogo è disponibile per questo prodotto.
